Modelagem do banco de dados
Entidades
- Usuario
- LogAcesso
- Paciente
- Exame
- Imagem
- Analise
- Revisao
Descrição das Entidades
- Usuario (idUsuario, nomeCompleto, cpf, dtNascimento, crm, email, senha, tipoPerfil, status)
- LogAcesso (idLog, dtHora, acaoRealizada)
- Paciente (idPaciente, nomeCompleto, cpf, numProntuario, dtNascimento, sexo, {telefone})
- Exame (idExame, descricao, dtHora, status, comorbidades)
- Imagem (idImagem, lateralidadeOlho, caminhoImg, qualidadeImg)
- Analise (idAnalise, anomaliaDetectada, grauConfianca, dtHora)
- Revisao (idRevisao, concordaComIA, justificativa)
Relacionamentos
-
LogAcesso - contém - Usuario
- Um LogAcesso contém as informações de um e somente um Usuario, enquanto um Usuario pode estar contido em um ou mais LogAcesso.
- Cardinalidade: (n:1)
-
Usuario - cadastra - Exame
- Um Usuario (Médico) pode cadastrar um ou mais Exames, já um Exame está atrelado a um e somente um Usuario.
- Cardinalidade: (1:n)
-
Paciente - realiza - Exame
- Um Paciente pode realizar um ou mais Exames, já um Exame está atrelado a um e somente um Paciente.
- Cardinalidade: (1:n)
-
Exame - possui - Imagem
- Um Exame possui uma ou mais Imagens, e uma Imagem é possuída por um e apenas um Exame.
- Cardinalidade: (n:1)
-
Imagem - recebe - Analise
- Uma Imagem recebe uma e apenas uma Analise da IA, e uma Analise avalia uma e somente uma Imagem.
- Cardinalidade: (1:1)
-
Analise - baseia - Revisao
- Uma Revisao é baseada em uma e somente uma Analise, e uma Analise baseia um e apenas uma Revisao.
- Cardinalidade: (1:1)

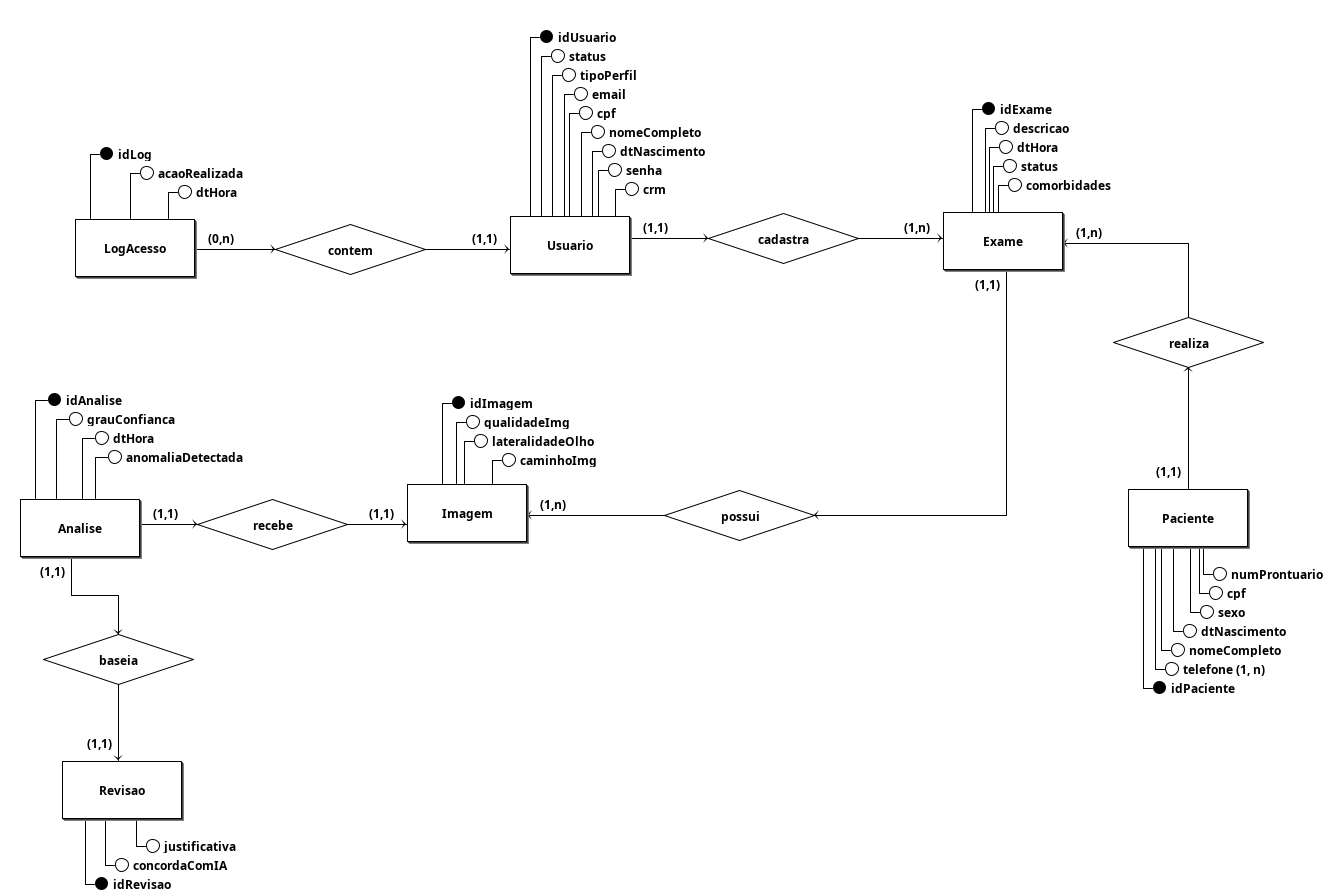

Diagrama Entidade Relacionamento
Fonte: André Maia, 2026.

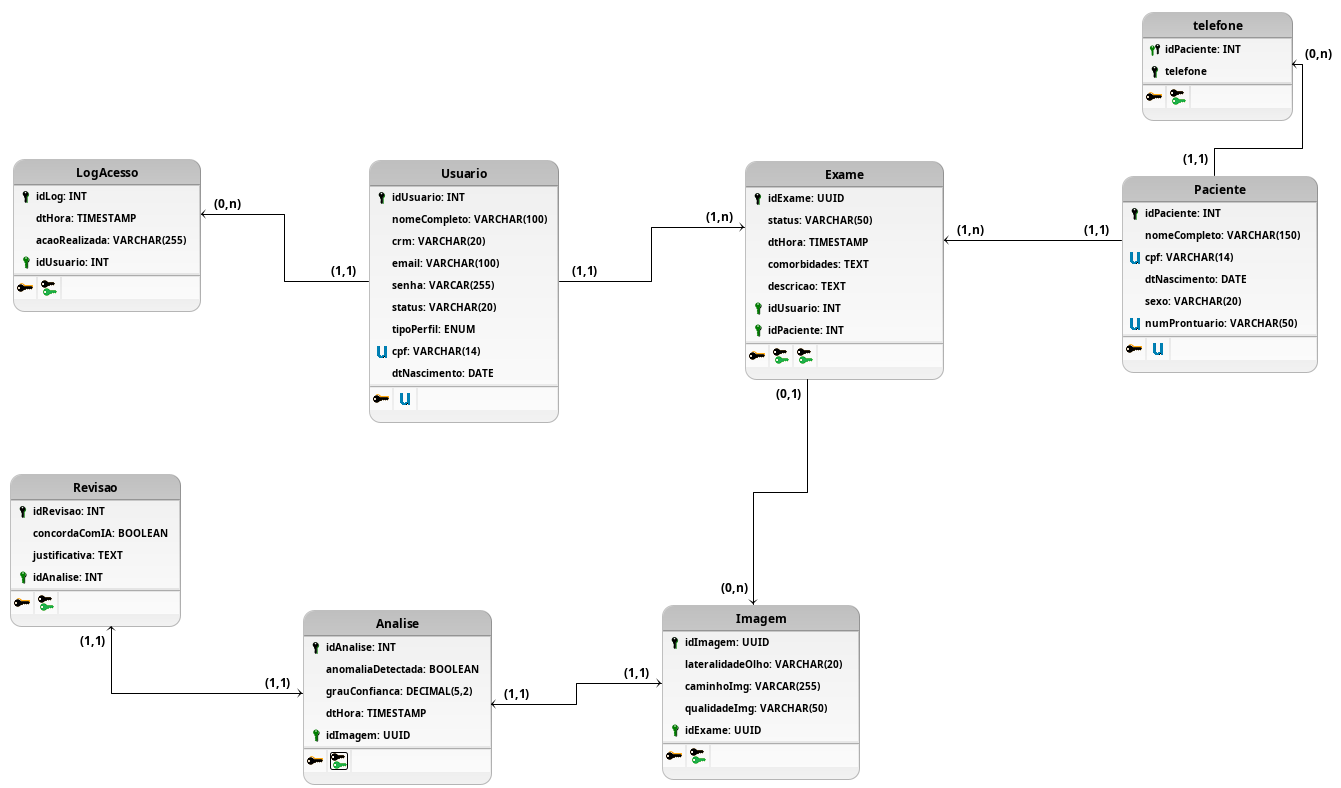

Diagrama Lógico
Fonte: André Maia, 2026.
Dicionário de Dados
Usuario
- Esclarecimento Técnico: Tabela proveniente de uma Entidade.
- Descrição: Define os dados dos profissionais de saúde e administradores que acessam o sistema RetinaScan.
| Atributo | Propriedades do Atributo | Tipo de Dados | Tamanho | Descrição |
|---|---|---|---|---|
| idUsuario | chave primária, obrigatório | int | - | Identificador único do usuário no sistema |
| nomeCompleto | obrigatório | varchar | 150 | Nome completo do profissional |
| crm | opcional | varchar | 20 | Registro profissional (obrigatório apenas para médicos) |
| obrigatório, único | varchar | 100 | E-mail de acesso ao sistema | |
| senha | obrigatório | varchar | 255 | Senha de acesso criptografada |
| tipoPerfil | obrigatório | enum | - | Nível de acesso (ex: ADMIN, MEDICO_TRIAGEM) |
| status | obrigatório | varchar | 20 | Situação do cadastro (ex: Ativo, Inativo) |
| cpf | obrigatório, único | varchar | 14 | CPF do usuário |
| dtNascimento | obrigatório | date | - | Data de nascimento do usuário |
LogAcesso
- Esclarecimento Técnico: Tabela proveniente de uma Entidade.
- Descrição: Registra a trilha de auditoria e ações realizadas pelos usuários no sistema.
| Atributo | Propriedades do Atributo | Tipo de Dados | Tamanho | Descrição |
|---|---|---|---|---|
| idLog | chave primária, obrigatório | int | - | Identificador único do registro de log |
| idUsuario | chave estrangeira, obrigatório | int | - | Identificador do usuário que realizou a ação |
| dtHora | obrigatório | timestamp | - | Data e hora exata em que a ação ocorreu |
| acaoRealizada | obrigatório | varchar | 255 | Descrição da ação (ex: Login, Cadastro de Exame) |
Paciente
- Esclarecimento Técnico: Tabela proveniente de uma Entidade.
- Descrição: Armazena os dados demográficos e de contato dos pacientes atendidos.
| Atributo | Propriedades do Atributo | Tipo de Dados | Tamanho | Descrição |
|---|---|---|---|---|
| idPaciente | chave primária, obrigatório | int | - | Identificador único do paciente no sistema |
| nomeCompleto | obrigatório | varchar | 150 | Nome completo do paciente |
| cpf | obrigatório, único | varchar | 14 | CPF ou Cartão SUS do paciente |
| dtNascimento | obrigatório | date | - | Data de nascimento para cálculo de idade |
| sexo | obrigatório | varchar | 20 | Sexo biológico do paciente |
| numProntuario | obrigatório, único | varchar | 50 | Número do prontuário identificador na UBS |
Telefone
- Esclarecimento Técnico: Tabela proveniente de um Atributo Multivalorado.
- Descrição: Número(s) de telefone de contato do paciente cadastrada.
| Atributo | Propriedades do Atributo | Tipo de Dados | Tamanho | Descrição |
|---|---|---|---|---|
| idPaciente | chave primária, chave estrangeira, obrigatorio | int | - | Identificador do Paciente Vinculado |
| numeroTelefone | chave primária, obrigatório | varchar | 20 | Número de telefone de contato |
Exame
- Esclarecimento Técnico: Tabela proveniente de uma Entidade.
- Descrição: Agrupa as capturas de imagens de retina realizadas dentro de um atendimento específico.
| Atributo | Propriedades do Atributo | Tipo de Dados | Tamanho | Descrição |
|---|---|---|---|---|
| idExame | chave primária, obrigatório | uuid | - | Identificador único do exame |
| idUsuario | chave estrangeira, obrigatório | int | - | Identificador do usuário gerador do exame |
| idPaciente | chave estrangeira, obrigatório | int | - | Identificador do paciente que realiza o exame |
| dtHora | obrigatório | timestamp | - | Data e hora da realização da captura |
| status | obrigatório | varchar | 50 | Situação atual do exame (ex: Concluído, Em Processamento) |
| comorbidades | opcional | text | - | Histórico de comorbidades relatadas no momento do exame |
| descricao | opcional | text | - | Descrição de queixas, anotações clínicas e observações do médico |
Imagem
- Esclarecimento Técnico: Tabela proveniente de uma Entidade.
- Descrição: Armazena as referências dos arquivos anonimizados capturados de cada olho do paciente.
| Atributo | Propriedades do Atributo | Tipo de Dados | Tamanho | Descrição |
|---|---|---|---|---|
| idImagem | chave primária, obrigatório | uuid | 36 | Identificador único da imagem |
| idExame | chave estrangeira, obrigatório | uuid | - | Identificador do exame ao qual a foto pertence |
| lateralidadeOlho | obrigatório | varchar | 20 | Indica se é o Olho Direito ou Olho Esquerdo |
| caminhoImg | obrigatório | varchar | 255 | URL ou caminho do arquivo anonimizado no servidor/storage |
| qualidadeImg | obrigatório | varchar | 50 | Status do pré-processamento (ex: Adequada, Inadequada) |
Analise
- Esclarecimento Técnico: Tabela proveniente de uma Entidade.
- Descrição: Guarda exclusivamente o laudo/inferência gerado pelo modelo de Inteligência Artificial para uma imagem específica.
| Atributo | Propriedades do Atributo | Tipo de Dados | Tamanho | Descrição |
|---|---|---|---|---|
| idAnalise | chave primária, obrigatório | int | - | Identificador único do resultado da IA |
| idImagem | chave estrangeira, obrigatório, único | uuid | 36 | Identificador da imagem avaliada pela IA |
| anomaliaDetectada | obrigatório | boolean | - | Flag indicando se a IA detectou problema (True/False) |
| grauConfianca | obrigatório | decimal | 5,2 | Percentual de acurácia retornado pelo modelo (ex: 90.50) |
| dtHora | obrigatório | timestamp | - | Data e hora exata em que a inferência foi concluída |
Revisao
- Esclarecimento Técnico: Tabela proveniente de uma Entidade.
- Descrição: Registra o feedback do profissional de saúde sobre o resultado retornado pela Inteligência Artificial.
| Atributo | Propriedades do Atributo | Tipo de Dados | Tamanho | Descrição |
|---|---|---|---|---|
| idRevisao | chave primária, obrigatório | int | - | Identificador único da revisão médica |
| idAnalise | chave estrangeira, obrigatório, único | int | - | Identificador da análise da IA que está sendo revisada |
| concordaComIA | obrigatório | boolean | - | Flag indicando se o médico concordou com a IA (True/False) |
| justificativa | opcional | text | - | Texto preenchido caso o médico reporte erro na IA |
Histórico de Versão
| Versão | Data | Descrição | Autor | Revisor |
|---|---|---|---|---|
1.0 |
11/04/2026 | Criação do documento de modelagem do Banco de Dados | André Maia | xxxx |
1.1 |
15/04/2026 | Adaptação no modelo de BD para se adequar corretamente as regras de negócio | André Maia | xxxx |
