Arquitetura

1. Introdução

1.1 Finalidade

Este documento apresenta a arquitetura da solução RetinaScan com foco nos componentes de implantação e no fluxo de processamento das inferências.

1.2 Escopo

O escopo cobre:

1. visão lógica da solução e comunicação entre componentes;
2. visão de processos para execução das inferências;
3. visão de implementação baseada na estrutura de diretórios do projeto;
4. visão de implantação da infraestrutura em produção;
5. visão de dados e persistência, substituindo a visão de casos de uso.

O documento está organizado segundo o modelo 4+1 adaptado para o contexto do projeto: visão lógica, visão de processos, visão de implementação, visão de implantação e visão de dados.

1.3 Definições e Acrônimos

• API: Interface de Programação de Aplicações.
• HTTPS: protocolo seguro de comunicação HTTP.
• VPS: servidor privado virtual.
• IA: Inteligência Artificial.
• Broker: serviço intermediário de mensageria para filas.

2. Visão Lógica

A visão lógica descreve os componentes principais da solução e seus papéis funcionais.

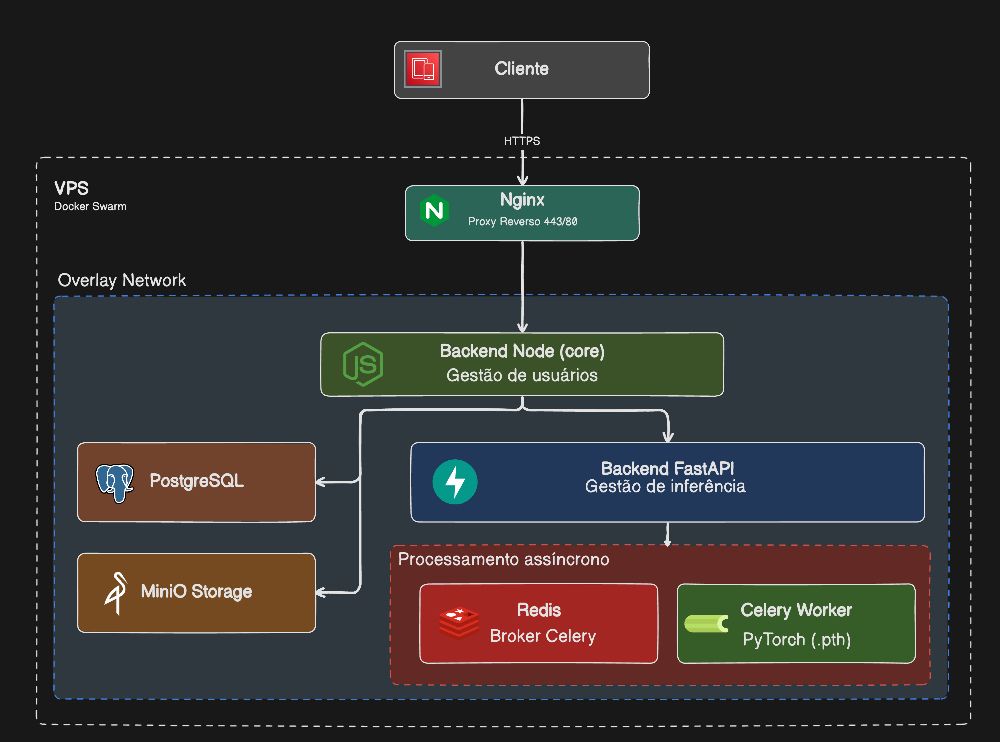

A arquitetura está organizada em uma VPS com Docker Swarm e rede overlay, contendo os seguintes componentes:

1. Cliente: consome a aplicação via HTTPS.
2. Nginx: atua como proxy reverso nas portas 443/80.
3. Backend Node (core): centraliza gestão de usuários e orquestração principal.
4. Backend FastAPI: executa o domínio de inferência.
5. Redis: broker de tarefas assíncronas.
6. Celery Worker: processamento de inferência com modelo PyTorch.
7. PostgreSQL: persistência relacional dos dados de domínio.
8. MinIO: armazenamento de objetos para imagens e artefatos.

2.1 Tecnologias e papéis

Tecnologia	Papel na arquitetura
Nginx	Entrada única da aplicação e roteamento reverso
Node.js	Backend central de regras de negócio e usuários
FastAPI	Serviço especializado de inferência
Redis	Fila e intermediação de tarefas assíncronas
Celery	Execução de jobs de inferência em segundo plano
PyTorch	Runtime do modelo de IA
PostgreSQL	Banco relacional transacional
MinIO	Armazenamento de imagens e arquivos
Docker Swarm	Orquestração dos serviços na VPS

2.2 Requisitos e restrições de arquitetura

1. Todas as entradas externas devem passar pelo Nginx com HTTPS.
2. O processamento de inferência deve ser assíncrono para evitar bloqueio de API.
3. O backend principal deve permanecer desacoplado do runtime do modelo.
4. Dados transacionais devem permanecer em banco relacional.
5. Arquivos de imagem devem ser armazenados em serviço de objetos dedicado.
6. A solução deve permitir evolução modular por serviço.

3. Visão de Processos

A visão de processos descreve o fluxo operacional entre serviços e filas de execução.

3.1 Fluxo arquitetural

1. O cliente envia requisições HTTPS para o Nginx.
2. O Nginx direciona chamadas para o Backend Node.
3. O Backend Node executa regras de negócio e persiste dados no PostgreSQL.
4. Para inferência, o Backend Node aciona o Backend FastAPI.
5. O FastAPI publica tarefas no Redis para processamento assíncrono.
6. O Celery Worker consome a fila, executa o modelo PyTorch e devolve resultado.
7. Metadados são gravados no PostgreSQL e arquivos no MinIO.

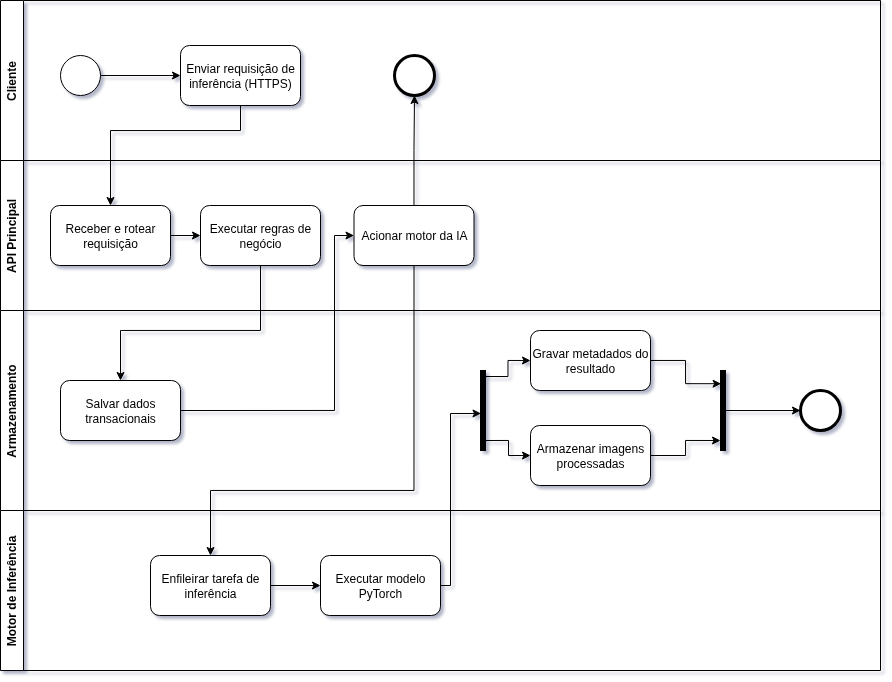

3.2 Diagrama de Atividades

Fonte: André Maia, 2026.

4. Visão de Implementação

A visão de implementação descreve a organização interna do código e suas camadas.

A implementação segue a estrutura abaixo:

  env
  src
  |- api
  |  |- docs
  |  |- middlewares
  |  |- routes
  |  |- types
  |- infra
  |  |- auth
  |  |- container
  |  |- database
  |  |  |- drizzle
  |  |     |- migrations
  |  |     |- repositories
  |  |     |- schema
  |  |- health
  |  |- http
  |  |- logger
  |  |- queue
  |  |  |- workers
  |  |- shared
  |  |- storage
  |- lib
  |- modules
  |  |- exam
  |  |  |- patient
  |  |  |  |- use-cases
  |  |  |- use-cases
  |  |- users
  |     |- domain
  |     |- repositories
  |     |- use-cases
  |- shared
  |  |- errors
  |  |- services
  |  |- validators
  |- tests
     |- helpers
     |  |- builders
     |- integration
     |  |- repositories
     |  |- setup
     |- unit
        |- api
        |- infra
        |- modules
        |- shared

4.1 Camada api

Responsável pela borda HTTP da aplicação (Fastify):

• routes: definem endpoints, validação via Zod e composição de rotas; cada rota orquestra parsing da requisição e chamada do caso de uso resolvido pelo container, sem regra de negócio.
• middlewares: aplicam autenticação, autorização e o tratamento global de erros, traduzindo exceções de domínio para respostas HTTP.
• docs: configuração do Swagger exposto em /docs.
• types: tipos compartilhados da camada HTTP.

4.2 Camada infra

Responsável por detalhes técnicos de infraestrutura e pelas implementações concretas das interfaces declaradas no domínio:

• auth: implementação do serviço de autenticação sobre better-auth.
• container: ponto único de injeção de dependências (awilix); registra repositórios e serviços como singletons e casos de uso como escopo por requisição.
• database: conexão Drizzle ORM com PostgreSQL, organizada em schema (definição das tabelas), migrations (versionamento) e repositories (implementações concretas das interfaces dos módulos).
• health: endpoint e verificações de saúde da aplicação.
• http: cliente HTTP de saída (axios) para integrações com serviços externos.
• logger: configuração do logger estruturado.
• queue: fila assíncrona baseada em BullMQ, com workers responsáveis pelo consumo de jobs (ex.: notificações e integrações com o serviço de inferência).
• shared: serviços transversais de criptografia e mascaramento de dados sensíveis.
• storage: integração com MinIO para upload, download e geração de URLs assinadas.

4.3 Camada modules

Responsável pelo domínio de negócio, com separação por contexto delimitado. Cada módulo expõe entidades, interfaces de repositório e casos de uso; as implementações concretas dos repositórios vivem em infra/database/drizzle/repositories, preservando a inversão de dependência.

• exam: domínio principal da solução. Reúne entidades (Exame, Imagem, ResultadoIa, ExameIaError, Comorbidade), suas interfaces de repositório e os casos de uso de exame (upload de imagens, recuperação de detalhes, registro de erros de inferência, etc.). O submódulo patient agrupa os casos de uso relacionados a pacientes vinculados ao exame.
• users: domínio de usuários, organizado em domain (entidades e contratos), repositories (interfaces) e use-cases (orquestração da lógica de aplicação).

4.4 Camada lib

Contém integrações de bibliotecas externas configuradas uma única vez para a aplicação, como a instância do better-auth consumida pelo AuthService.

4.5 Camada shared

Reúne contratos e utilitários compartilhados entre módulos e camadas:

• errors: hierarquia de erros de domínio (NotFoundError, UnauthorizedError, ConflictError, entre outros) traduzidos para HTTP pelo middleware global.
• services: interfaces de serviços transversais (AuthService, StorageService, CryptographyService, MaskingService) consumidas pelos casos de uso e implementadas em infra/.
• validators: validações reutilizáveis de domínio.

4.6 Camada tests

Estrutura os três níveis de teste praticados no projeto:

• unit: valida regras isoladas de casos de uso, validações e utilitários, com mocks das interfaces de repositório e serviços. Organizada espelhando a estrutura de src/ (api, infra, modules, shared).
• integration: valida a integração entre rotas, casos de uso, repositórios reais e serviços de infraestrutura.
• helpers/builders: utiliza o design pattern de builder para construção de estado de teste

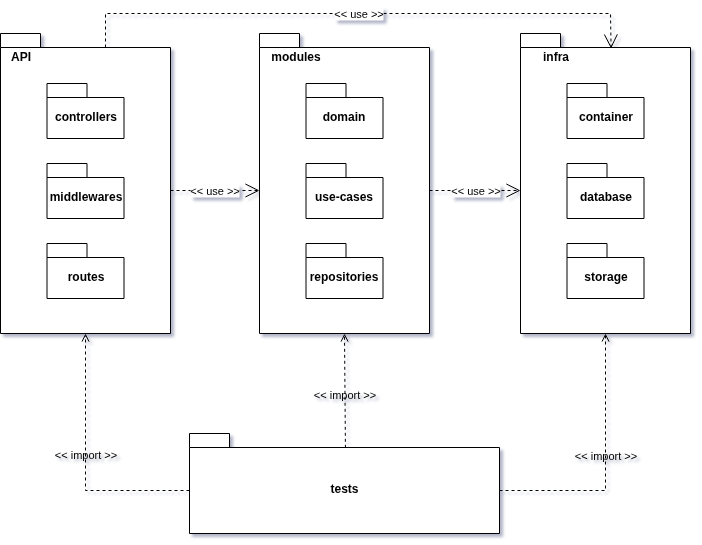

4.7 Diagrama de Pacotes

Fonte: André Maia, 2026.

5. Visão de Implantação

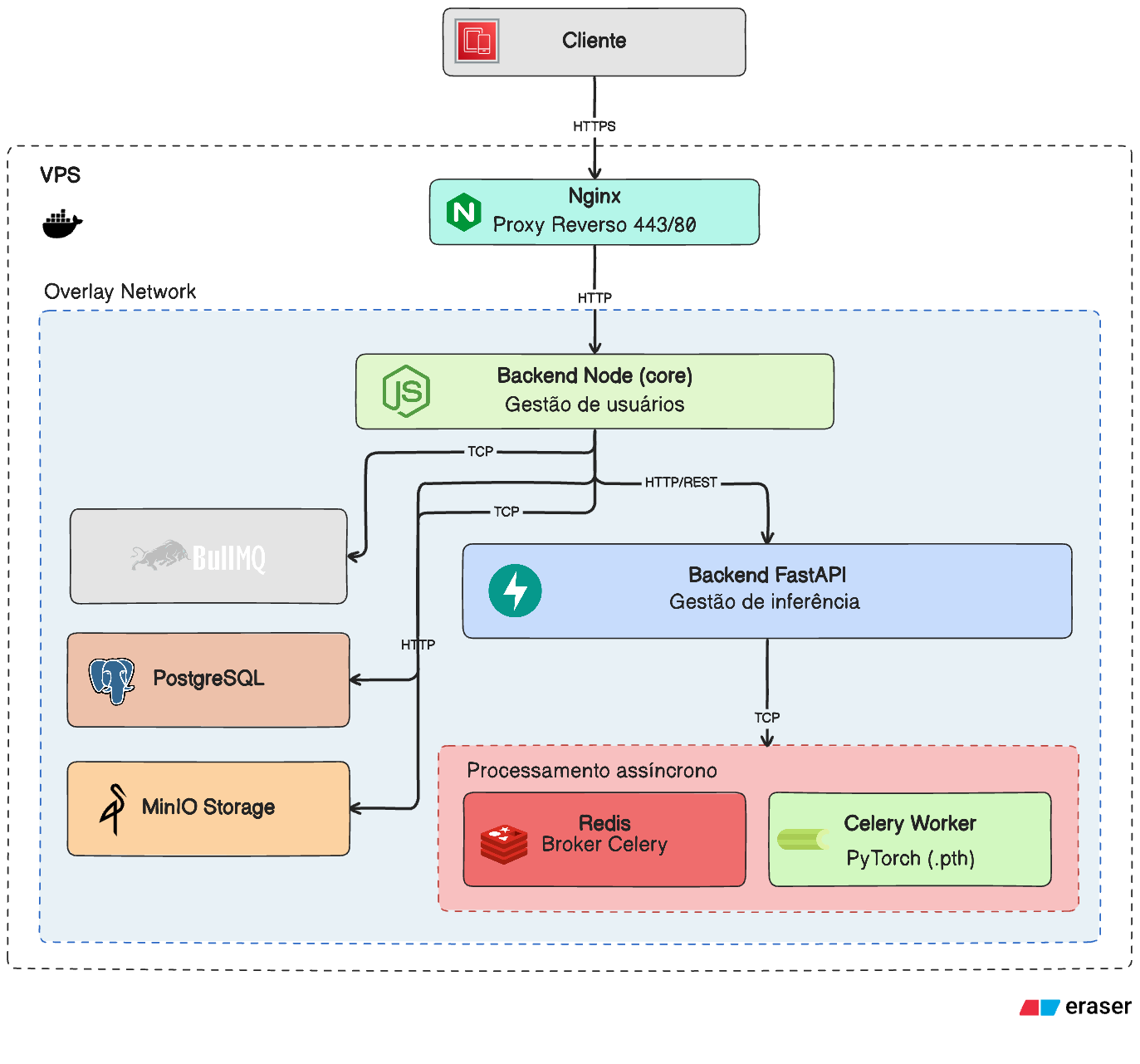

A visão de implantação descreve a topologia de execução em produção.

Fonte: Equipe RetinaScan, 2026.

6. Visão de Dados

No processo da disciplina, a visão de dados substitui a visão de casos de uso para representar o domínio e a persistência da solução.

O domínio de dados da solução está detalhado em Modelagem do Banco de Dados, incluindo entidades como Usuario, Paciente, Atendimento, Exame, Imagem, Analise e Revisao.

Nesta arquitetura:

1. PostgreSQL armazena dados estruturados e históricos.
2. MinIO armazena artefatos binários (imagens e derivados).
3. O vínculo entre registros do banco e arquivos no storage garante rastreio fim a fim.

7. Decisões Arquiteturais

Decisão	Justificativa	Impacto
Entrada única via Nginx	Centraliza segurança, roteamento e TLS	Maior controle operacional
Node.js como core	Consolida regras de domínio e gestão de usuários	Menor acoplamento com inferência
FastAPI para inferência	Isola carga computacional do modelo	Escala independente de serviço
Redis + Celery	Permite processamento assíncrono resiliente	Melhor tempo de resposta da API
PostgreSQL + MinIO	Separação entre dado transacional e binário	Melhor desempenho e manutenção

8. Riscos e Mitigações

1. Fila assíncrona congestionada em picos. Mitigação: escalar workers e aplicar monitoramento de fila.
2. Ponto único de entrada no proxy. Mitigação: política de backup de configuração e observabilidade do Nginx.
3. Divergência entre metadados e arquivos de imagem. Mitigação: validação transacional de vínculo entre banco e storage.

Histórico de Versão

Versão	Data	Descrição	Autor	Revisor
1.0	12/04/2026	Criação do documento de arquitetura	Yan Luca Viana
1.1	26/04/2026	Reestruturação do documento para o formato 4+1 (lógica, processos, implementação, implantação e dados)	Zenilda Vieira e Github Copilot
1.2	24/05/2026	Refatoração da visão de implementação e adição de diagramas	André Maia	Natália De Morais
