Banco de Dados

Objetivo

O modelo inicial do banco de dados foi elaborado com foco no módulo de autenticação e gestão de usuários da plataforma AnatoQuizUp.

Nesta primeira versão, o banco contempla:

usuários;
especialização de usuários em aluno, professor e administrador;
refresh tokens;
tokens de redefinição de senha;
perfis de acesso;
status de aprovação;
dados complementares para alunos e professores.

Esta documentação representa a versão 1 da modelagem do banco de dados. O processo seguido foi:

elaboração do modelo conceitual;
elaboração do modelo lógico;
implementação do schema no Prisma.

O schema Prisma foi construído a partir dos modelos apresentados abaixo.

Modelo Conceitual

O modelo conceitual apresenta as entidades principais do domínio e seus relacionamentos, sem foco em detalhes físicos de implementação.

Neste modelo, a entidade central é Usuario, que representa qualquer pessoa cadastrada na plataforma. A partir dela, foi aplicada uma generalização/especialização para representar os três tipos de usuário existentes no sistema:

Aluno;
Professor;
Administrador.

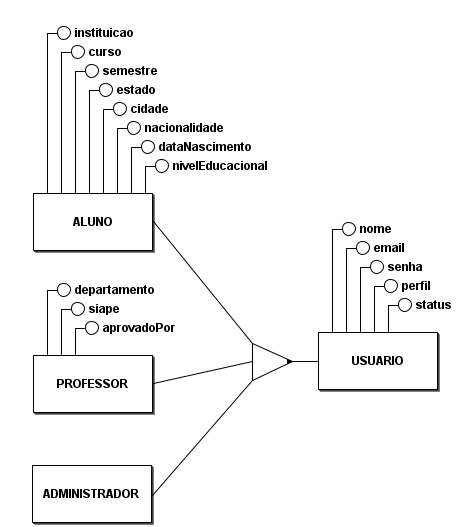

Diagrama Conceitual

Generalização e Especialização

A entidade Usuario concentra os atributos comuns a todos os perfis:

Atributo	Descrição
`nome`	Nome do usuário
`email`	E-mail usado para autenticação
`senha`	Senha do usuário
`perfil`	Perfil do usuário no sistema
`status`	Situação do usuário na plataforma

A entidade Aluno especializa Usuario e possui os seguintes atributos específicos:

Atributo
`instituicao`
`curso`
`semestre`
`estado`
`cidade`
`nacionalidade`
`dataNascimento`
`nivelEducacional`

A entidade Professor especializa Usuario e possui os seguintes atributos específicos:

Atributo
`departamento`
`siape`

A entidade Administrador também especializa Usuario, mas não possui atributos específicos nesta primeira versão do modelo.

Aprovação de usuários

O modelo conceitual também representa a relação de aprovação entre Administrador e Professor.

Um administrador pode aprovar nenhum ou vários professores. Cada professor aprovado está associado a um administrador responsável pela aprovação.

No schema Prisma atual, essa informação aparece por meio dos campos:

Campo	Descrição
`aprovadoPorId`	Identificador de quem realizou a aprovação
`aprovadoEm`	Data e hora da aprovação

Modelo Lógico

O modelo lógico detalha a estrutura das tabelas, seus atributos, tipos de dados, chaves primárias, chaves únicas e relacionamentos.

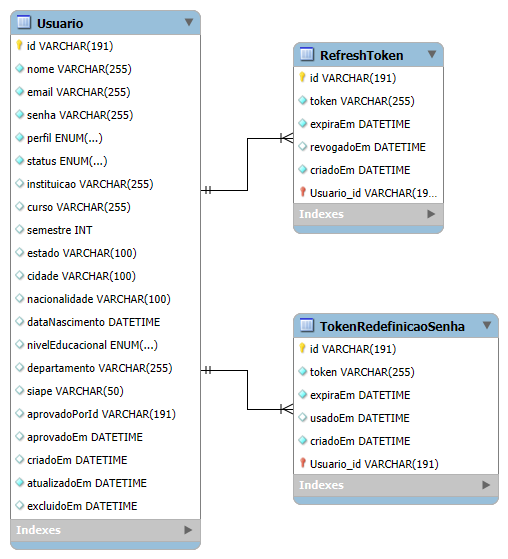

Diagrama Lógico

Na implementação lógica, a generalização/especialização do modelo conceitual foi representada em uma única tabela chamada Usuario.

Essa decisão segue o schema Prisma atual, no qual os diferentes tipos de usuário são controlados pelo campo perfil.

Tabela Usuario

Representa os usuários cadastrados na plataforma.

Campo	Tipo	Restrição
`id`	`VARCHAR(191)`	PK
`nome`	`VARCHAR(255)`	Obrigatório
`email`	`VARCHAR(255)`	Único
`senha`	`VARCHAR(255)`	Obrigatório
`perfil`	`ENUM`	Obrigatório
`status`	`ENUM`	Obrigatório
`instituicao`	`VARCHAR(255)`	Opcional
`curso`	`VARCHAR(255)`	Opcional
`semestre`	`INT`	Opcional
`estado`	`VARCHAR(100)`	Opcional
`cidade`	`VARCHAR(100)`	Opcional
`nacionalidade`	`VARCHAR(100)`	Opcional
`dataNascimento`	`DATETIME`	Opcional
`nivelEducacional`	`ENUM`	Opcional
`departamento`	`VARCHAR(255)`	Opcional
`siape`	`VARCHAR(50)`	Único
`aprovadoPorId`	`VARCHAR(191)`	Opcional
`aprovadoEm`	`DATETIME`	Opcional
`criadoEm`	`DATETIME`	Obrigatório
`atualizadoEm`	`DATETIME`	Obrigatório
`excluidoEm`	`DATETIME`	Opcional

Tabela RefreshToken

Representa os tokens usados para renovação de sessão.

Campo	Tipo	Restrição
`id`	`VARCHAR(191)`	PK
`token`	`VARCHAR(255)`	Único
`expiraEm`	`DATETIME`	Obrigatório
`revogadoEm`	`DATETIME`	Opcional
`criadoEm`	`DATETIME`	Obrigatório
`Usuario_id`	`VARCHAR(191)`	FK

Relacionamento

Usuario 1:N RefreshToken

Um usuário pode possuir vários refresh tokens. Cada refresh token pertence a um único usuário.

Tabela TokenRedefinicaoSenha

Representa os tokens temporários usados no fluxo de recuperação de senha.

Campo	Tipo	Restrição
`id`	`VARCHAR(191)`	PK
`token`	`VARCHAR(255)`	Único
`expiraEm`	`DATETIME`	Obrigatório
`usadoEm`	`DATETIME`	Opcional
`criadoEm`	`DATETIME`	Obrigatório
`Usuario_id`	`VARCHAR(191)`	FK

Relacionamento

Usuario 1:N TokenRedefinicaoSenha

Um usuário pode possuir vários tokens de redefinição de senha. Cada token pertence a um único usuário.

Enums

PerfilUsuario

Define o tipo de usuário na plataforma.

Valor	Descrição
`ALUNO`	Usuário estudante
`PROFESSOR`	Usuário professor
`ADMIN`	Usuário administrador

StatusUsuario

Define a situação da conta do usuário.

Valor	Descrição
`PENDENTE`	Cadastro aguardando aprovação
`ATIVO`	Conta ativa
`INATIVO`	Conta desativada
`RECUSADO`	Cadastro recusado

NivelEducacional

Define o nível de formação informado pelo usuário.

Valor
`ENSINO_MEDIO`
`GRADUACAO`
`POS_GRADUACAO`
`MESTRADO`
`DOUTORADO`
`OUTRO`

Referências

BRMODELO. Ferramenta utilizada para a modelagem conceitual (DER) do sistema.

MYSQL WORKBENCH. Ferramenta utilizada para a modelagem lógica e definição das tabelas e relacionamentos.

PRISMA. Prisma ORM Documentation. Disponível em: https://www.prisma.io/docs. Acesso em: 25 abr. 2026.

Histórico de Versão

Data	Versão	Descrição	Autor(es)
25/04/2026	1.0	Criação do documento de arquitetura	Breno Fernandes
