2.2 Detalhamento da Arquitetura

2.2.1 Detalhamento

A plataforma Aton é estruturada em uma arquitetura de Cliente-Servidor. Esta estrutura separa as responsabilidades em duas aplicações distintas: um aplicativo móvel (o cliente) e uma API central (o servidor). O código-fonte de ambas as aplicações é gerenciado de forma coesa dentro de um monorepo, utilizando Turborepo e pnpm para otimizar o desenvolvimento e as dependências.

O Cliente da plataforma é o aplicativo móvel, desenvolvido em React Native com o ecossistema Expo. Esta camada é exclusivamente responsável pela apresentação e pela interação com o usuário. Sua função é renderizar a interface, capturar entradas (como formulários de login ou cadastro) e formatar essas informações para envio. O Front-end não contém lógica de negócio; ele funciona como um consumidor que apenas solicita e exibe dados, comunicando-se com o servidor através de requisições HTTP (API REST).

O Servidor, que atua como o cérebro central da arquitetura, é uma API RESTful construída em Node.js e Express. Esta camada de aplicação é onde reside toda a lógica de negócio do Aton. Ela é responsável por receber as requisições HTTP do cliente móvel, processar as operações (como autenticar um usuário, criar um campeonato ou buscar notícias) e orquestrar o acesso aos dados.

A comunicação entre o cliente e os serviços de negócio do Back-end é protegida por uma camada de Middlewares do Express. Esta camada funciona como um "guardião" que intercepta cada requisição. Suas responsabilidades são cruciais para a segurança e integridade dos dados: ela realiza a autenticação (verificando tokens JWT para proteger rotas) e a validação (garantindo que os dados enviados, como um e-mail ou senha, estejam no formato correto), antes que a requisição seja processada pela lógica de negócio principal.

No nível mais fundamental da arquitetura está a camada de persistência, composta por um banco de dados relacional PostgreSQL. Este banco armazena todos os dados (usuários, partidas, postagens) da plataforma Aton em diferentes tabelas. O Back-end (especificamente, sua camada de repositório) é o único componente com permissão para se comunicar com o banco de dados. Essa separação garante que o acesso aos dados seja sempre mediado pela lógica de negócio e pelas regras de segurança da API.

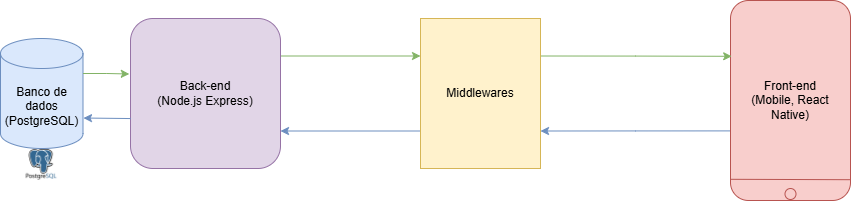

Diagrama esquemático geral da aplicação

2.2.2 Intanciação dos componentes

O Diagrama esquemático acima ilustra a arquitetura de Cliente-Servidor instanciada, mostrando o fluxo de comunicação entre as três camadas principais (Apresentação, Aplicação e Persistência) e seus componentes tecnológicos específicos.

2.2.2.1 Elementos de Arquitetura

1. Camada Apresentação (Front-end)

Componente React Native

  • Tecnologia: JavaScript/TypeScript
  • Responsabilidade: Interface do usuário; exibição de posts, eventos e notificações.

2. Camada Aplicação (Back-end)

Componente Express Controllers

  • Tecnologia: Node.js / Express
  • Responsabilidade: Receber requisições HTTP e direcionar para os serviços.

Componente Services (Regra de Negócio)

  • Tecnologia: Node.js / Express
  • Responsabilidade: Implementar lógica de negócio: login, eventos, postagens, curtidas e notificações.

Componente "Middleware (Auth, ErrorHandler)"

  • Tecnologia: Node.js / Express
  • Responsabilidade: Validação de tokens JWT (segurança) e tratamento centralizado de erros.

3. Camada Persistência

Componente Prisma ORM

  • Tecnologia: ORM (Object-Relational Mapping)
  • Responsabilidade: Comunicação com o banco de dados PostgreSQL.

Componente PostgreSQL

  • Tecnologia: Banco de Dados Relacional
  • Responsabilidade: Armazenar dados persistentes: usuários, postagens, eventos, curtidas, seguidores e notificações.

2.2.2.2 Protocolos:

1. Protocolo de Comunicação Cliente-Servidor

O protocolo primário que governa a troca de dados entre o aplicativo móvel (Cliente) e a API central (Servidor) é:

  • HTTP (Hypertext Transfer Protocol) / API RESTful:
  • O cliente se comunica com o servidor por meio de requisições HTTP.
  • O servidor segue o padrão arquitetural REST (Representational State Transfer), utilizando métodos HTTP padrão (como GET, POST, PUT, DELETE) para interagir com recursos (como usuários, postagens ou eventos).

2. Protocolo de Segurança e Autenticação

Para garantir que apenas usuários autorizados acessem rotas protegidas, o protocolo utilizado é:

  • JWT (JSON Web Tokens): Este é o protocolo de autenticação e autorização utilizado.
  • Fluxo:
    1. Após o login, o servidor gera um token JWT e o envia ao cliente.
    2. Em requisições subsequentes a rotas protegidas, o cliente envia esse token.
    3. O Middleware do Express verifica o token JWT para confirmar a identidade e as permissões do usuário antes que a lógica de negócio seja processada.

3. Protocolo de Persistência (Comunicação com o Banco de Dados)

O Back-end utiliza uma camada de abstração para se comunicar com o banco de dados relacional:

  • SQL (Structured Query Language):
  • Embora não seja visível para o Front-end, o PostgreSQL usa SQL para manipular os dados (armazenar, buscar, atualizar).
  • Prisma ORM (Object-Relational Mapping):
  • Esta é a ferramenta/camada que o Back-end utiliza para traduzir as operações da lógica de negócio em comandos SQL que o PostgreSQL entende. Ele atua como o mediador do protocolo de persistência.

Exemplo de Protocolos da API (Rotas e Permissões)

Método Rota Descrição Permissões
POST /users Cadastro de novo usuário Público
DELETE /users/:username Deleta usuário Autenticado
GET /users/:username Busca um usuário pelo username Público
POST /posts Criar nova postagem Atléticas
