Documento de Arquitetura

Histórico de Versões

Versão	Data	Descrição	Autor(s)
1.0	25/04	criação inicial do documento de arquitetura	Pablo Guilherme
1.1	28/04	adicionando diagramas DER, DLD e de Relações e descrições do banco de dados	Pablo Guilherme
1.2	07/05	Correções para o modelo monolitico, alterações na modelagem	Pablo Guilherme
1.3	18/05	Adicionando diagramas	Pablo Guilherme

Documento de Arquitetura de Software

1 Introdução

Este documento tem como finalidade descrever a arquitetura de software do projeto Vai Pela Sombra, uma aplicação web voltada para o planejamento de viagens com foco em recomendações personalizadas, eventos locais e dicas culturais. A arquitetura descrita aqui visa fornecer uma visão clara das decisões técnicas e estruturais adotadas no sistema, servindo como referência para desenvolvedores, arquitetos de software, gerentes de projeto e demais partes interessadas.

1.1 Finalidade

Este documento tem como finalidade descrever a arquitetura de software do projeto Vai Pela Sombra, uma aplicação web voltada para o planejamento de viagens com foco em recomendações personalizadas, eventos locais e dicas culturais. A arquitetura descrita aqui visa fornecer uma visão clara das decisões técnicas e estruturais adotadas no sistema, servindo como referência para desenvolvedores, arquitetos de software, gerentes de projeto e demais partes interessadas.

1.2 Escopo

O projeto está estruturado em uma arquitetura monolítica, com separação entre frontend e backend, ambos hospedados como uma única aplicação integrada.

Frontend: construído com React e TypeScript, responsável pela interface do usuário.
Backend: desenvolvido em Node.js com TypeScript e Express, sendo responsável pela lógica de negócios, autenticação e interação com o banco de dados.
API Gateway/Serviço de Integração: também desenvolvido em Node.js, será responsável pela exposição dos dados e funcionalidades da aplicação de forma centralizada e segura.
Banco de Dados: PostgreSQL, centralizando as informações sobre usuários, destinos, interesses, eventos, entre outros dados relevantes para o planejamento de viagens.

A aplicação tem como objetivo:

Permitir que usuários cadastrem seus interesses;
Oferecer recomendações personalizadas de destinos;
Exibir eventos locais nos destinos selecionados;
Fornecer dicas culturais, de saúde e segurança para viajantes;
Possibilitar o agendamento de itinerários personalizados de viagens;
Permitir o planejamento de viagens em grupo, facilitando a organização conjunta de roteiros e atividades.

1.3 Visão Geral

Este documento está estruturado em seções que abrangem a representação geral da arquitetura, metas e restrições, visões lógica e de implementação, bem como considerações de desempenho e qualidade. Também são apresentados os principais diagramas que sustentam as decisões arquiteturais, como o Diagrama de Entidade-Relacionamento e o Diagrama Lógico de Dados.

2 Representação da Arquitetura

A arquitetura utilizada no projeto será baseada em um modelo monolítico. Essa abordagem concentra os componentes da aplicação (frontend e backend) em uma única base de código, promovendo simplicidade no desenvolvimento e no gerenciamento inicial do sistema. A comunicação entre as camadas é interna, eliminando a necessidade de mecanismos de rede complexos. Essa escolha reduz a sobrecarga operacional e favorece uma entrega mais ágil nas etapas iniciais do projeto.

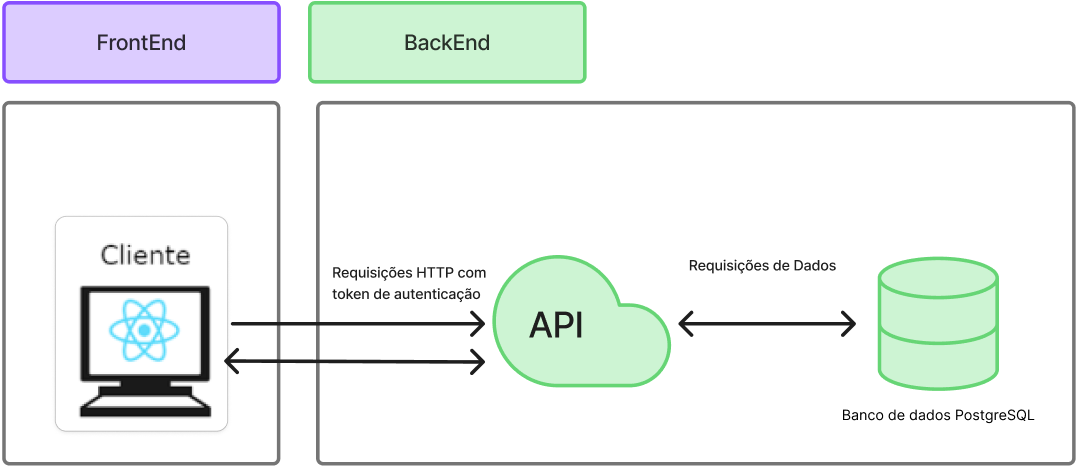

2.1 Diagrama de Relações

Diagrama de Relações

*Fonte: [Pablo Guilherme](https://github.com/PabloGJBS)*

3 Metas e Restrições de Arquitetura

Nesta seção, são descritas as principais metas e restrições que guiam a arquitetura do sistema Vai Pela Sombra. As decisões aqui documentadas têm impacto direto sobre a escolha de tecnologias, frameworks, práticas de segurança, escopo funcional e usabilidade da aplicação. Essas restrições visam garantir a padronização do desenvolvimento, a consistência entre os módulos da aplicação monolítica e o cumprimento dos requisitos não funcionais definidos.

A seguir, apresenta-se uma tabela com as principais restrições técnicas e metas do projeto:

Restrição	Ferramenta/Descrição
Linguagem	TypeScript (frontend e backend)
Framework	React (Frontend), Node.js + Express (Backend)
Plataforma	Web responsiva (navegador desktop e mobile)
Segurança	Os usuários serão autenticados via token JWT, com verificação em cada requisição feita ao backend via API Gateway. O acesso a funcionalidades como criação de itinerários e gerenciamento de grupos será restrito a usuários autenticados.
Idioma	Português (com possibilidade futura de suporte multilíngue)

4. Visão Lógica

4.1 Visão geral: Pacotes e Camadas

A aplicação Vai Pela Sombra adota uma arquitetura monolítica, com separação clara entre as camadas de frontend (interface do usuário) e backend (lógica de negócios), mas mantidas em uma única aplicação unificada. Essa abordagem centraliza a gestão do sistema e facilita a implantação, sendo ideal para o estágio atual do projeto.

4.1.1 Model

A camada de Model representa a estrutura dos dados da aplicação e é responsável pela comunicação com o banco de dados PostgreSQL. Utilizando ORMs como Sequelize ou Prisma, essa camada permite abstrair as operações de leitura e escrita no banco, facilitando a manutenção e evitando dependências diretas com a estrutura relacional. Cada microserviço possui seus próprios modelos (ex: Usuário, Destino, Evento, Grupo).

4.1.2 Controller

Os Controllers são responsáveis por receber as requisições HTTP, processar a lógica de negócio e ccoordenar a interação entre o Model e a resposta enviada ao cliente diretamente pelo servidor backend. Essa camada centraliza a validação dos dados, chamadas de serviços auxiliares, regras de autenticação/autorização e tratamento de exceções.

4.1.3 View

A camada de View, no contexto do backend, é representada pelas respostas formatadas em JSON que são retornadas aos consumidores da API. Já a View completa da aplicação é implementada no frontend, utilizando os recursos do React para apresentar dados ao usuário de forma interativa, responsiva e dinâmica. O React atua tanto como template quanto como controlador local de estado de interface.

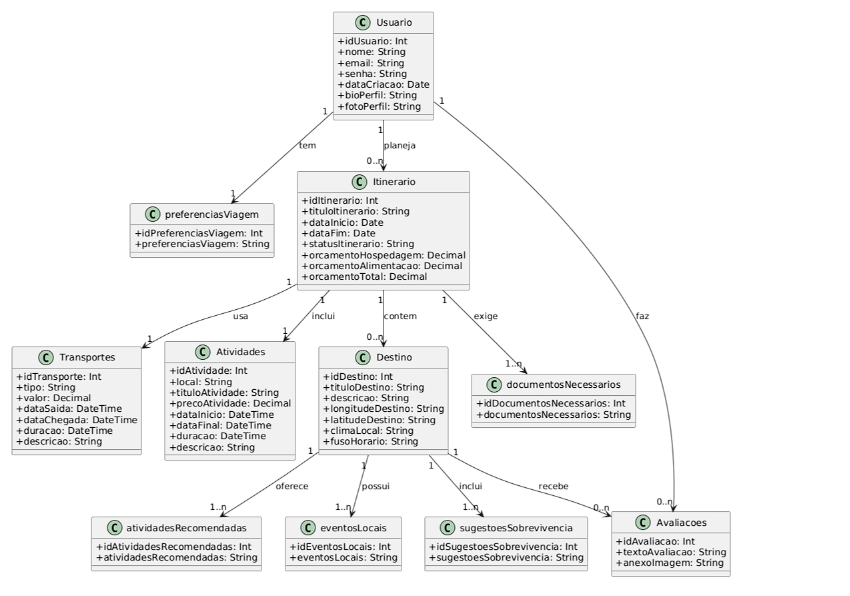

4.2 Diagrama de classes UML

alt text

Fonte: Pablo Guilherme

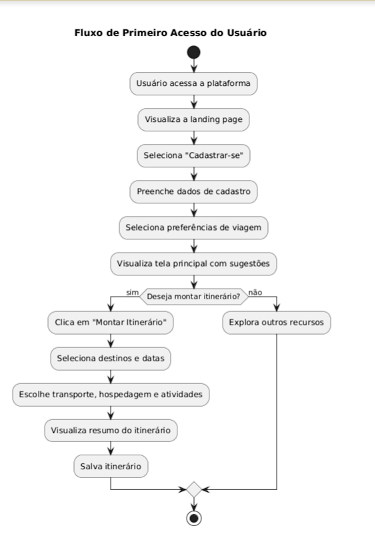

4.3 Fluxograma 1

alt text

Fonte: Pablo Guilherme

5 Visão de Implementação

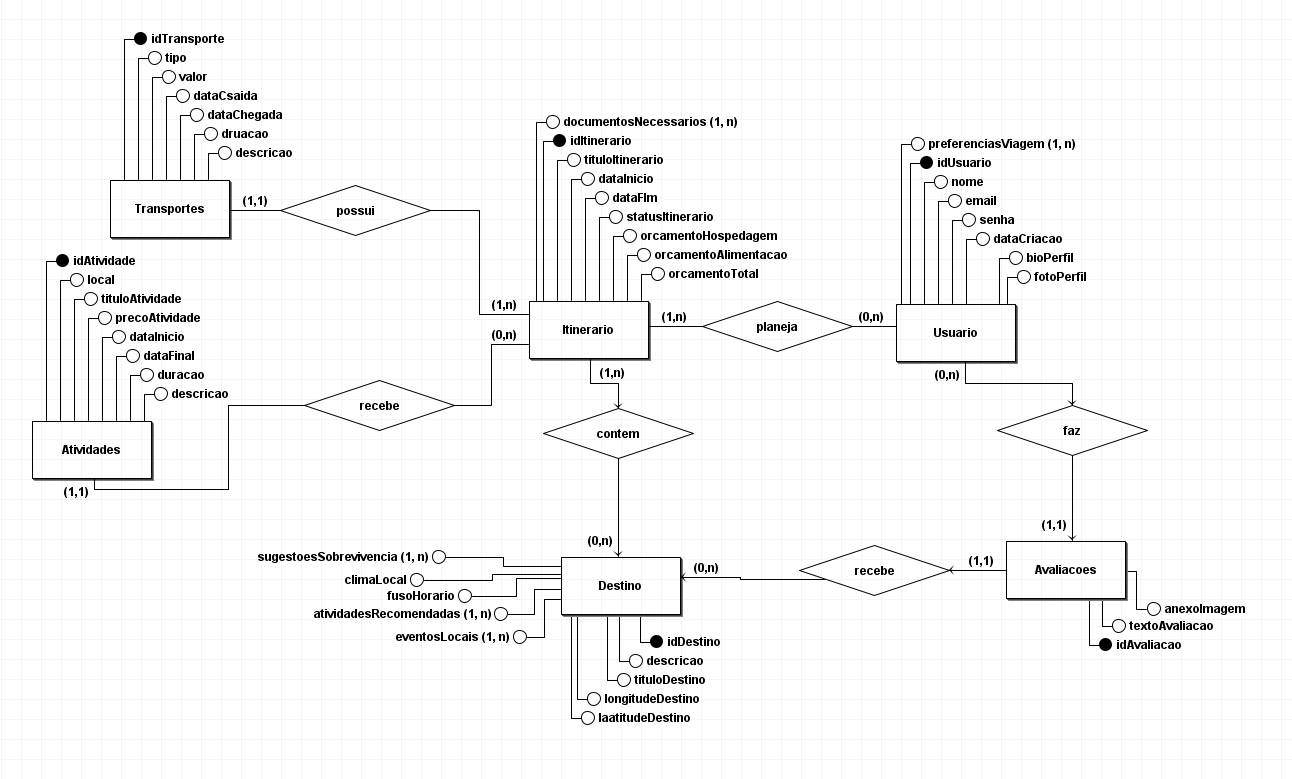

5.1 DeR - Diagrama Entidade e Relacionamento

A seguir apresentamos o Diagrama Entidade Relacionamento do projeto

Diagrama Entidade Relacionamento

Fonte: Pablo Guilherme

Descrição do Diagrama Entidade-Relacionamento (DER)

Usuário

idUsuario (PK): Identificador único do usuário.
nome: Nome completo do usuário.
email: Endereço de e-mail do usuário.
senha: Senha do usuário.
dataCriacao: Data de criação do cadastro.
bioPerfil: Texto descritivo sobre o usuário.
fotoPerfil: Caminho ou URL da foto de perfil.
preferenciasViagem: Lista de preferências (ex: aventura, cultura, descanso etc.).

Itinerário

idItinerario (PK): Identificador único do itinerário.
tituloItinerario: Nome dado ao itinerário.
dataInicio: Data de início do planejamento.
dataFim: Data de fim do planejamento.
statusItinerario: Estado atual do itinerário (planejado, em andamento, concluído).
orcamentoHospedagem: Valor reservado para hospedagem.
orcamentoAlimentacao: Valor reservado para alimentação.
orcamentoTotal: Soma total dos custos estimados.
documentosNecessarios: Lista de documentos relevantes.

Destino

idDestino (PK): Identificador único do destino.
tituloDestino: Título ou nome do destino.
descricao: Descrição textual.
longitudeDestino / latitudeDestino: Coordenadas geográficas.
climaLocal: Descrição do clima médio local.
fusoHorario: Fuso horário do local.

Avaliações

idAvaliacao (PK): Identificador único da avaliação.
textoAvaliacao: Texto fornecido pelo usuário.
anexoImagem: Caminho para uma imagem opcional.
idUsuario (FK): Usuário responsável pela avaliação.

Transporte

idTransporte (PK): Identificador único do meio de transporte.
tipo: Tipo de transporte (avião, ônibus, trem etc.).
valor: Custo estimado.
dataSaida / dataChegada: Datas de início e fim da viagem.
duracao: Duração estimada do trajeto.
descricao: Detalhes adicionais.

Atividades

idAtividade (PK): Identificador da atividade.
local: Local onde ocorre.
tituloAtividade: Nome da atividade.
precoAtividade: Custo associado.
dataInicio / dataFinal: Datas de realização.
duracao: Duração total.
descricao: Informações adicionais.

Entidades Complementares

eventosLocais: Eventos ocorrendo no destino.
atividadesRecomendadas: Sugestões específicas para o destino.
sugestoesSobrevivencia: Dicas úteis sobre segurança e adaptação local.

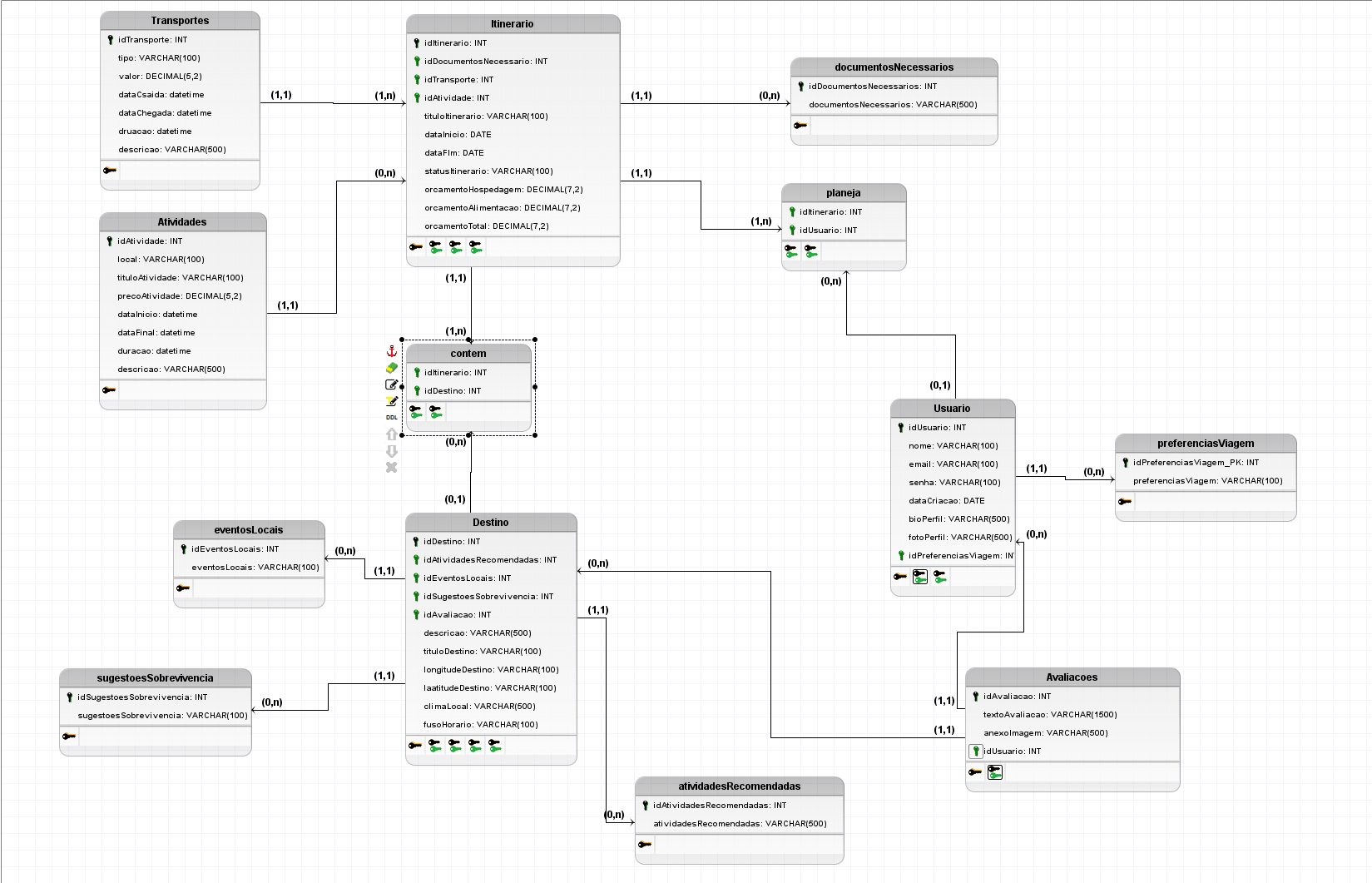

5.2 DLD - Diagrama Lógico de Dados

A seguir a imagem do Diagrama Lógico de Dados do projeto

Diagrama Lógico de Dados

*Fonte: [Pablo Guilherme](https://github.com/PabloGJBS)*

Descrição do Diagrama Entidade-Relacionamento (DLD)

Usuario

idUsuario INT PRIMARY KEY
nome VARCHAR(100)
email VARCHAR(100)
senha VARCHAR(100)
dataCriacao DATE
bioPerfil VARCHAR(500)
fotoPerfil VARCHAR(500)
idPreferenciasViagem INT (FK → PreferenciasViagem)

preferenciasViagem

idPreferenciasViagem INT PRIMARY KEY
preferenciasViagem VARCHAR(100)

Itinerario

idItinerario INT PRIMARY KEY
idDocumentosNecessarios INT (FK)
idTransporte INT (FK)
tituloItinerario VARCHAR(100)
dataInicio DATE
dataFim DATE
statusItinerario VARCHAR(20)
orcamentoHospedagem DECIMAL(7,2)
orcamentoAlimentacao DECIMAL(7,2)
orcamentoTotal DECIMAL(7,2)

documentosNecessarios

idDocumentosNecessarios INT PRIMARY KEY
documentosNecessarios VARCHAR(800)

Transporte

idTransporte INT PRIMARY KEY
tipo VARCHAR(100)
valor DECIMAL(6,2)
dataSaida DATETIME
dataChegada DATETIME
duracao DATETIME
descricao VARCHAR(500)

Destino

idDestino INT PRIMARY KEY
idAtividadesRecomendadas INT (FK)
idEventosLocais INT (FK)
idSugestoesSobrevivencia INT (FK)
idAvaliacao INT (FK)
tituloDestino VARCHAR(100)
descricao VARCHAR(500)
longitudeDestino VARCHAR(100)
latitudeDestino VARCHAR(100)
climaLocal VARCHAR(500)
fusoHorario VARCHAR(100)

Avaliacoes

idAvaliacao INT PRIMARY KEY
textoAvaliacao VARCHAR(1500)
anexoImagem VARCHAR(500)
idUsuario INT (FK → Usuario)

Atividades

idAtividade INT PRIMARY KEY
local VARCHAR(100)
tituloAtividade VARCHAR(100)
precoAtividade DECIMAL(5,2)
dataInicio DATETIME
dataFinal DATETIME
duracao DATETIME
descricao VARCHAR(500)

atividadesRecomendadas

idAtividadesRecomendadas INT PRIMARY KEY
atividadesRecomendadas VARCHAR(500)

eventosLocais

idEventosLocais INT PRIMARY KEY
eventosLocais VARCHAR(100)

sugestoesSobrevivencia

idSugestoesSobrevivencia INT PRIMARY KEY
sugestoesSobrevivencia VARCHAR(500)

Relacionamentos

planeja (idItinerario, idUsuario)
contem (idItinerario, idDestino)

6. Tamanho e Desempenho

O sistema Vai Pela Sombra é uma aplicação Web desenvolvida para auxiliar no planejamento de viagens, oferecendo funcionalidades como cadastro de interesses, criação de itinerários personalizados, recomendações de destinos, eventos locais e planejamento em grupo. Espera-se que a aplicação seja acessada por usuários diversos, com picos de uso concentrados em períodos de férias e feriados.

Como o sistema é estruturado como uma aplicação monolítica, o dimensionamento será feito de forma conjunta. No entanto, é possível realizar ajustes na infraestrutura para otimizar desempenho conforme os pontos críticos da aplicação (por exemplo, consultas ao banco ou renderizações complexas no frontend).

Durante o período inicial de adoção, é viável hospedar a aplicação em plataformas de cloud mais simples (como o Railway ou o Render). No entanto, à medida que a aplicação cresce e atinge um público maior, recomenda-se a adoção de soluções mais robustas, como AWS, Google Cloud ou Azure, para garantir alta disponibilidade, desempenho e escalabilidade.

A arquitetura também considera o desempenho em dispositivos com recursos limitados. O frontend em React foi projetado de forma responsiva, com carregamento assíncrono de dados, para garantir uma boa experiência mesmo em conexões de internet mais lentas.

7. Qualidade

A adoção da arquitetura monolítica no projeto Vai Pela Sombra permite estabelecer metas claras de qualidade técnica, como:

Simplicidade de implantação: a aplicação pode ser hospedada em um único servidor ou serviço de nuvem, facilitando a configuração inicial.
Facilidade de manutenção: a centralização do código em um único projeto reduz a complexidade no rastreamento de erros.
Organização em camadas: mesmo em uma aplicação monolítica, a separação entre camadas (model, controller, view) garante clareza estrutural.
Escalabilidade inicial adequada: embora não permita escalonamento independente de componentes, a arquitetura atende bem ao volume esperado nos primeiros ciclos do projeto.
Custo reduzido de infraestrutura: o modelo monolítico reduz a necessidade de serviços distribuídos e simplifica o uso de ferramentas de CI/CD.
Entrega contínua: a arquitetura favorece a integração contínua e entrega contínua (CI/CD), otimizando o processo de deploy e reduzindo o tempo entre desenvolvimento e disponibilização em produção.

Esses aspectos contribuem para a confiabilidade e longevidade da aplicação, tornando-a apta para evoluir conforme as necessidades dos usuários.

8 Referências

Documento de arquitetura do projeto PC-GO1, disponivel em: https://fga-eps-mds.github.io/2021.1-PC-GO1/doc_arquitetura/
