Documentação da Arquitetura

Histórico de versões

Versão	Alteração	Responsável	Data Alteração
1.0	Criação do documento, descrição da visão geral, metas e restrições e criação de diagrama de tecnologias	Felipe Candido de Moura	28/04/2025
1.1	Criação da Arquitetura do Banco de Dados	Diógenes Dantas Lélis Júnior	29/04/2025
1.2	Criação diagrama de sequência e classes	Bruno Seiji Kishibe	29/04/2025
1.3	Criação diagrama de pacotes do UserService e RecipeService	Diógenes Dantas Lélis Júnior	19/05/2025
1.4	Edição da Arquitetura do Banco de Dados	Diógenes Dantas Lélis Júnior	14/07/2025
1.5	Atualiza diagrama de classes	Bruno Seiji Kishibe	14/07/2025

Visão geral

Este documento visa registrar a aquitetura proposta para o projeto SideChef.

O software consiste em uma aplicação mobile arquitetada em microsserviços, com o frontend desenvolvido em React Native cuja comunicação de backend é feita utilizando a framework FastAPI. O microsserviço referente aos usuários contará com um banco de dados PostgreSQL, enquanto o referente às receitas com um MongoDB.

Metas e restrições da arquitetura

Restrição	Ferramenta
Linguagem	Python e TypeScript
Framework	React Native e FastAPI
Plataforma	Mobile
Segurança	Cada usuário contará com uma conta autenticada via token, visto que o aplicativo dará suporte para criação de receitas personalizadas.
Idioma	Português

Representação da Arquitetura

1. Diagrama de Tecnologias

DiagramaTecnologias Autor: Felipe Moura

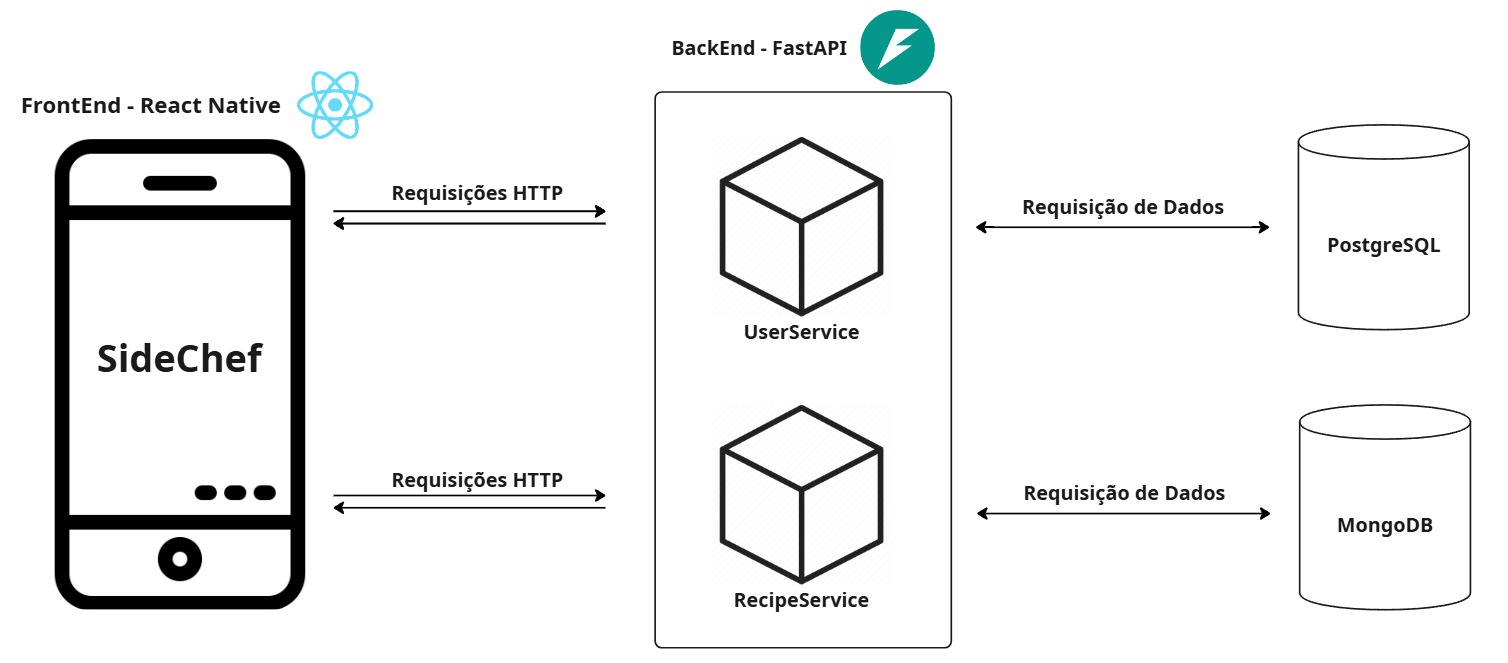

O diagrama de tecnologias demonstra as tecnologias utilizadas no projeto, e como interagem entre si. Pode se ver também a arquitetura de microsserviços explicitada no diagrama e como esta junto a seus componentes se encaixam no sistema.

Serviços

Podem ser considerados como serviços os diversos subcomponentes do sistema que fornecem algum tipo de interação, ou para com o cliente diretamente, ou para o próprio sistema interno.

UserService

O microserviço UserService é responsável pela gerência e armazenamento das contas de usuário do sistema.

RecipeService

O microsserviço RecipeService é responável pela gerência e armazenamento das receitas registrado no sistema, tanto as pré-armazenadas pela equipe de desenvolvimento, quanto as criadas pelos próprios usuários.

FrontEnd

O frontend consiste na parte visual e utilitária ao qual o usuário interage, no caso será o aplicativo mobile desenvolvido em React Native.

2. Diagrama de sequência

--- title: Side Chef diagrama de sequência usuários --- sequenceDiagram actor Usuario Usuario->>+Mobile: Usuario não possui conta Mobile->>+UserService: POST cadastrarUsuario UserService->>+PostgreSQL: salva usuario no banco PostgreSQL->>-UserService: retorna mensagem de sucesso UserService->>-Mobile: status code 201 Mobile->>-Usuario: Usuario criado Usuario->>+Mobile: Possui conta Mobile->>+UserService: POST loginUsuario UserService->>+PostgreSQL: Verifica credenciais no banco PostgreSQL->>-UserService: Valida login UserService->>-Mobile: status code 201 Mobile->>-Usuario: Usuario logado com sucesso

--- title: Side Chef diagrama de sequência receitas --- sequenceDiagram actor Usuario Usuario->>+Mobile: Pesquisa lista de receitas Mobile->>+RecipeService: GET recitas RecipeService->>+MongoDB: Consulta receitas no banco MongoDB->>-RecipeService: Retorna receitas encontradas no banco RecipeService->>-Mobile: Retorna lista de receitas encontradas Mobile->>-Usuario: Mostra lista de receitas pesquisadas Usuario->>+Mobile: Clica em adicionar receitas Mobile->>Usuario: Atualiza página Usuario->>Mobile: Adiciona ingrediente Mobile->>Usuario: Aciona câmera Usuario->>Mobile: Tira a foto Mobile->>+RecipeService: POST ingrediente RecipeService->>+RecipeService: Aciona OCR para verificar texto RecipeService->>-RecipeService: Retorna texto verificado OCR RecipeService->>Mobile: Aciona ingrediente a lista Mobile->>RecipeService: POST Receitas RecipeService->>+MongoDB: Adiciona receita ao banco MongoDB->>-RecipeService: Retorna receitas finalizada RecipeService->>-Mobile: Retorna receita adicionada Mobile->>-Usuario: Mostra receita adicionada

Autor: Bruno Kishibe

3. Diagrama de Classes

--- title: Side Chef diagrama de classe --- classDiagram direction TD class Usuario { +int idUsuario +string nome +string email +string senha +cadastrarUsuario() +autenticarUsuario() +atualizarCadastro() +excluirUsuario() } class Receita { +int idReceita +string nome +string descricao +string dificuldade +int porcoes +string modoPreparo +List~IngredienteReceita~ ingredientes } class IngredienteReceita { +int idIngredienteReceita +Ingrediente ingrediente +double quantidade +UnidadeMedida unidade } class Ingrediente { +int idIngrediente +string nome } class CameraService { +capturarImagem(): Imagem +selecionarImagemGaleria(): Imagem } class OcrService { +identificarTexto(imagem: Imagem): List~string~ } class GeminiApiService { +processarTextoIngredientes(textosOcr: List~string~): List~IngredienteIdentificado~ } class IngredienteIdentificado { +string nomeOriginal +Ingrediente ingredienteSugerido +double quantidadeSugerida +UnidadeMedida unidadeSugerida } class GerenciadorReceitas { +criarReceita(receita: Receita, usuario: Usuario) +consultarReceita(idReceita: int): Receita +listarReceitasPorUsuario(usuario: Usuario): List~Receita~ +atualizarReceita(receita: Receita) +excluirReceita(idReceita: int) +buscarReceitas(termo: string): List~Receita~ } Usuario "1" -- "0..*" Receita : cria/possui Receita "1" *-- "0..*" IngredienteReceita : contém IngredienteReceita "1" --> "1" Ingrediente : referencia CameraService "1" --> "1" OcrService : envia imagem para OCR OcrService "1" --> "1" GeminiApiService : envia texto para processamento GeminiApiService "1" ..> "0..*" IngredienteIdentificado : retorna GerenciadorReceitas "1" --> "1" Receita : gerencia GerenciadorReceitas "1" --> "1" Usuario : gerencia GerenciadorReceitas "1" ..> "1" IngredienteIdentificado : utiliza para busca

Autor: Bruno Kishibe

4. Arquitetura de banco de dados

4.1 Diagrama Entidade Relacionamento

4.1.1 Microsserviço do Usuário (UserService)

Versao 1

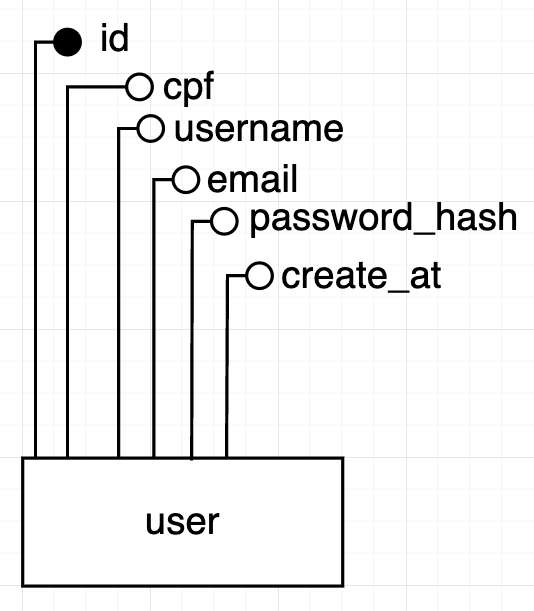

DiagramaEntidadeRelacionamento
Autor: Diógenes Júnior

Versao 2

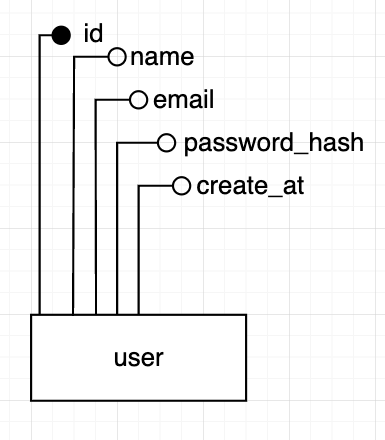

DiagramaEntidadeRelacionamentov2
Autor: Diógenes Júnior

4.1.2 Microsserviço das Receitas (RecipeService)

{
  "id": "id-da-receita",
  "nome": "nome",
  "ingredientes": ["ingrediente_1", "ingrediente_2"],
  "instrucoes": "Instruções",
  "usuarios_que_salvaram": [
    "id-do-usuario-1",
    "id-do-usuario-2"
  ]
}

Autor: Diógenes Júnior

4.2 Modelo Lógico de Dados

4.2.1 Microsserviço do Usuário (UserService)

Versao 1

ModeloLógicoDeDadosUsuário
Autor: Diógenes Júnior

Versao 2

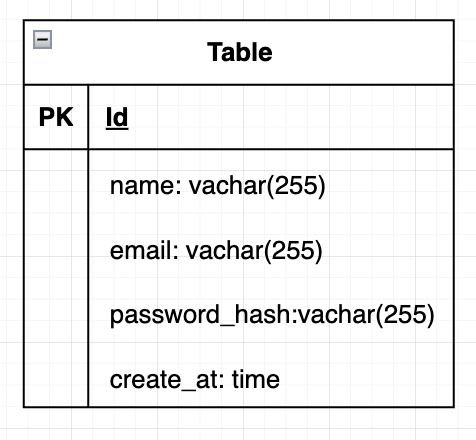

ModeloLógicoDeDadosUsuáriov2
Autor: Diógenes Júnior

4.2.2 Microsserviço das Receitas (RecipeService)

{
  "id": "<ObjectId>",
  "nome": "string",
  "ingredientes": ["string"],
  "instrucoes": "string",
  "usuarios_que_salvaram": ["string"]
}

Autor: Diógenes Júnior

5. Diagrama de Pacotes

5.1 UserService

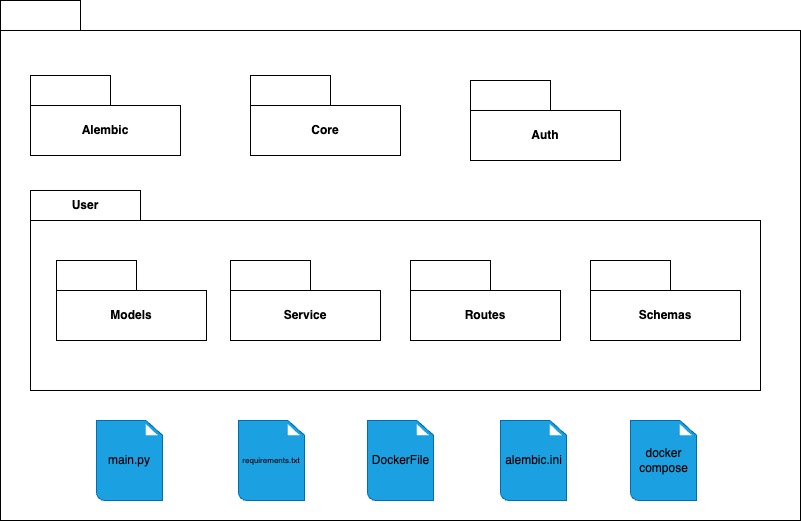

DiagramaDePacotesUserService
Autor: Diógenes Júnior

5.2 RecipeService

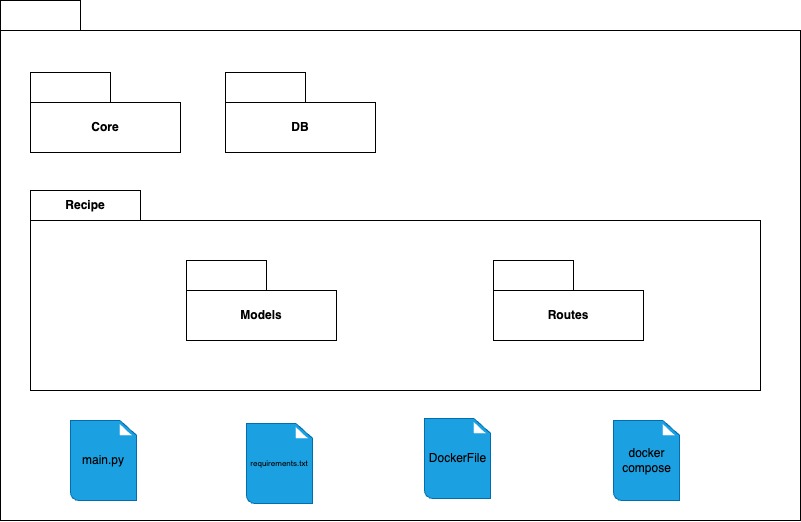

DiagramaDePacotesRecipeService
Autor: Diógenes Júnior
