Documento de Arquitetura

Introdução

Finalidade

Este documento apresenta a arquitetura do sistema GitFica, detalhando as decisões arquiteturais, os componentes do sistema e suas interações. Serve como guia para desenvolvedores e stakeholders compreenderem a estrutura técnica do projeto.

Escopo

O documento abrange a visão arquitetural completa do GitFica, incluindo frontend, backend, persistência de dados, integrações externas e infraestrutura de implantação.

Definições, Acrônimos e Abreviações

API: Application Programming Interface
REST: Representational State Transfer
JWT: JSON Web Token
OAuth: Open Authorization
DRF: Django Rest Framework
CI/CD: Continuous Integration/Continuous Deployment
Docker: Plataforma de containerização
MVC: Model-View-Controller
MVP: Minimum Viable Product

Representação da Arquitetura

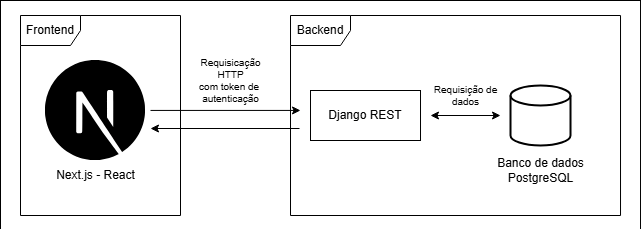

Diagrama de Relações

Visão Geral

O GitFica adota uma arquitetura cliente-servidor separando claramente as responsabilidades entre frontend e backend. O sistema utiliza:

Frontend: Next.js (React) com TypeScript
Backend: Django Rest Framework
Banco de Dados: PostgreSQL
Integração Externa: GitHub API
Infraestrutura: Docker para containerização

Padrões Arquiteturais

Cliente-Servidor

A separação clara entre cliente (frontend) e servidor (backend) permite o desenvolvimento independente de cada componente e facilita a escalabilidade do sistema.

REST

A comunicação entre frontend e backend é feita através de uma API REST, utilizando requisições HTTP e payloads JSON.

MVC (Adaptado)

O backend segue uma variação do padrão MVC através do Django: * Model: Representação dos dados e regras de negócio * View: Controladores que processam requisições e retornam respostas * Template: Não utilizado tradicionalmente em APIs REST, mas substituído pelas respostas JSON

Restrições e Metas Arquiteturais

Restrições

O sistema deve ser acessível via navegadores web modernos
Deve integrar-se à API do GitHub para obtenção de dados
Requisitos de segurança para autenticação e autorização
Escalabilidade para suportar múltiplos usuários simultâneos
Baixa latência para operações críticas

Metas Arquiteturais

Modularidade: Componentes com baixo acoplamento e alta coesão
Manutenibilidade: Facilidade de correção de bugs e implementação de novas funcionalidades
Testabilidade: Estrutura que facilite a implementação de testes automatizados
Desempenho: Otimização para operações que envolvem consultas à API do GitHub
Segurança: Proteção adequada dos dados dos usuários

Visão de Casos de Uso

Principais Casos de Uso

Autenticação de usuário via GitHub
Visualização de estatísticas e métricas pessoais
Participação em rankings e desafios
Conquista de badges e níveis
Gerenciamento de equipes
Recebimento e cumprimento de missões
Visualização de notificações

Visão Lógica

Diagrama de Classes

O diagrama de classes a seguir representa as principais entidades do sistema GitFica e seus relacionamentos, demonstrando a estrutura dos objetos, atributos e métodos que compõem o modelo de domínio da aplicação:

Visão Geral

A arquitetura lógica do GitFica é organizada em camadas distintas:

Camada de Apresentação: Interface do usuário desenvolvida em Next.js
Camada de API: Endpoints REST expostos pelo backend
Camada de Serviços: Lógica de negócio e processamento de dados
Camada de Acesso a Dados: Persistência dos dados e acesso ao banco
Camada de Integração Externa: Comunicação com a API do GitHub

Componentes Principais

Frontend (Next.js com TypeScript)

O frontend do GitFica é desenvolvido com Next.js integrado ao TypeScript, combinando com framework React que possibilita renderização do lado do servidor (SSR) e geração de páginas estáticas com tipagem estática. Esta combinação proporciona detecção de erros em tempo de compilação, melhor documentação de código e compleição no ambiente de desenvolvimento. A estrutura é organizada de forma modular para facilitar o desenvolvimento e a manutenção.

Componentes Principais:

Páginas: Componentes React para cada rota da aplicação, organizados seguindo a estrutura de roteamento do Next.js
Serviços: Módulos responsáveis por se comunicar com a API backend, encapsulando a lógica de requisições HTTP
Componentes UI: Elementos reutilizáveis da interface, como cards, botões e formulários customizados
Store: Gerenciamento de estado global utilizando Redux Toolkit para manter dados consistentes entre componentes
Hooks: Funções customizadas para compartilhar lógica entre componentes, como autenticação, notificações e acesso ao estado
Public: Arquivos estáticos como imagens, ícones, badges e assets

Estrutura de Diretórios:

frontend: Diretório raiz do projeto frontend
next: Arquivos de configuração específicos do Next.js para personalização do servidor e build
node_modules: Repositório local de todas as dependências instaladas via npm/yarn
public: Arquivos estáticos acessíveis diretamente pelo navegador sem processamento
src: Código fonte principal da aplicação, seguindo princípios de organização modular
- components: Componentes React reutilizáveis em toda a aplicação
- [ComponenteName]: Diretório isolado para cada componente, seguindo padrão de atomicidade
  - index.tsx: Implementação principal do componente React
  - styles.ts: Estilização específica utilizando Styled Components ou Emotion
- config: Configurações globais da aplicação como endpoints, constantes e variáveis de ambiente
- contexts: Implementação de contextos React para gerenciamento de estado distribuído
- lib: Bibliotecas e abstrações de código compartilhado entre diferentes partes da aplicação
- pages: Definição de rotas seguindo a convenção de roteamento baseado em arquivo do Next.js
- [route]: Pasta que define uma rota dinâmica na aplicação
  - index.tsx: Componente principal renderizado para esta rota
- _app.tsx: Componente de mais alto nível que envolve todas as páginas
- _document.tsx: Personalização do documento HTML para ajustes no head e estrutura inicial
- services: Camada de serviços para comunicação com APIs externas e encapsulamento de lógica de negócio
- styles: Arquivos de estilização global, temas, variáveis CSS e mixins compartilhados
- types: Definições de tipos TypeScript e interfaces para garantir tipagem estática consistente
- utils: Funções utilitárias e helpers reutilizáveis em toda a aplicação
.env.local: Armazenamento seguro de variáveis de ambiente para desenvolvimento local
next-env.d.ts: Definições de tipos TypeScript específicas para o ecossistema Next.js
next.config.js: Arquivo de configuração para personalização avançada do build e runtime do Next.js
package.json: Manifesto do projeto com dependências, scripts e metadados
tsconfig.json: Configuração do TypeScript com definições de compilação e checagem de tipos

Backend (Django Rest Framework)

O backend do GitFica utiliza Django Rest Framework, seguindo princípios de modularidade e separação de responsabilidades. A estrutura é organizada em componentes principais e segue um layout de diretórios padronizado.

Componentes Principais:

Models: Entidades do sistema e suas relações, representando o esquema de dados e implementando regras de negócio básicas
Views/Viewsets: Controladores para processamento de requisições HTTP, implementando a lógica de roteamento e manipulação de recursos
Serializers: Responsáveis pela conversão bidirecional entre formatos JSON e objetos Python, incluindo validação de dados
Services: Camada contendo a lógica de negócio complexa, desacoplada das views para melhor separação de responsabilidades
GitHub Integration: Módulo especializado para comunicação com a API do GitHub, abstraindo a complexidade de autenticação e requisições

Estrutura de Diretórios:

apps: Cada aplicação contém uma funcionalidade independente do sistema
migrations: Pasta com as migrações para o banco de dados
static: Pasta com arquivos CSS, JavaScript e imagens
tests: Arquivos de testes referentes ao app
templates: Arquivos HTML do app
locale: Traduções referentes ao app
models: Arquivos de models do app
views: Arquivos de views do app
forms: Arquivos de formulários do app
admin: Arquivo de conexão do app com o admin
urls.py: Arquivo que mapeia as views com templates de cada app
init.py: Arquivo que transforma o app em um pacote Python
apps.py: Mapeia a pasta que o contém como um app
utils.py: Arquivos de validação dos apps
config: Pasta com as configurações do projeto Django
urls.py: Inclui todos os URLs.py dos apps
init.py: Arquivo que transforma as configurações em um pacote Python
settings: Arquivos com as configurações básicas da aplicação
wsgi.py: Especificação para interface entre servidores web e aplicações web
manage.py: Arquivo criado automaticamente pelo Django REST para gerenciamento de comandos
docs: Documentação da aplicação
compose: Pasta com arquivos do Docker
utility: Arquivos para auxílio na instalação do software
requirements: Organiza todos os pacotes/componentes que a aplicação utiliza

Visão de Processo

Principais Processos

Autenticação: Fluxo OAuth com GitHub
Sincronização de Dados: Atualização periódica das estatísticas do usuário
Gamificação: Cálculo de pontos, níveis e conquistas
Notificações: Envio e processamento de notificações

Visão de Implantação

Ambiente de Produção

Frontend: Contêiner Docker com Next.js
Backend: Contêiner Docker com Django Rest Framework
Banco de Dados: Contêiner Docker com PostgreSQL
Proxy Reverso: Contêiner Docker com Nginx

CI/CD

O processo de integração e entrega contínuas é implementado utilizando GitHub Actions: 1. Build: Compilação e teste da aplicação 2. Test: Execução de testes automatizados 3. Deploy: Implantação em ambiente de produção

Visão de Dados

Principais Entidades

User: Informações do usuário e sua conexão com GitHub
GitHubStats: Estatísticas coletadas da conta GitHub do usuário
Achievement: Conquistas e badges disponíveis no sistema
UserAchievement: Relação entre usuários e conquistas obtidas
Mission: Missões disponíveis no sistema
UserMission: Relação entre usuários e missões em andamento/concluídas
Team: Equipes criadas pelos usuários

Decisões Arquiteturais

Tecnologias Escolhidas

Django Rest Framework

Escolhido por sua robustez, segurança integrada e rapidez no desenvolvimento de APIs REST. O Django ORM facilita a interação com o banco de dados e o ecossistema oferece diversas bibliotecas para integração com serviços externos.

Next.js

Framework React com renderização do lado do servidor (SSR) e geração de páginas estáticas, proporcionando melhor SEO e performance. Oferece roteamento simplificado e estrutura organizada para aplicações frontend complexas.

PostgreSQL

Banco de dados relacional robusto, com suporte a JSON e recursos avançados de consulta que serão úteis para armazenar e consultar dados.

Docker

Permite a containerização da aplicação, garantindo consistência entre os ambientes de desenvolvimento, teste e produção.

Padrões Adotados

Repository Pattern

Abstração da camada de acesso a dados, facilitando a substituição do mecanismo de persistência e os testes unitários.

Service Layer

Implementação da lógica de negócio em serviços, separando responsabilidades e permitindo reutilização de código.

JWT Authentication

Autenticação baseada em tokens para comunicação entre frontend e backend, após autenticação inicial via GitHub OAuth.

Qualidade

Estratégias para Garantir a Qualidade

Testes Automatizados:
Testes unitários para componentes e serviços
Testes de integração para APIs
Testes end-to-end para fluxos completos
Análise Estática de Código:
ESLint para JavaScript/TypeScript
Pylint para Python
SonarQube para análise contínua
Revisão de Código:
Pull Requests obrigatórios
Code Reviews por pelo menos um desenvolvedor
Monitoramento:
Logging centralizado
Métricas de desempenho
Alertas para falhas

Implementação

Principais Bibliotecas e Frameworks

Frontend

React: Biblioteca JavaScript para construção de interfaces de usuário baseada em componentes, permitindo desenvolvimento declarativo e reativo
Next.js: Framework React para renderização híbrida (SSR e SSG), com otimizações de performance e melhor SEO
Axios: Cliente HTTP para comunicação com a API backend, oferecendo interceptors e melhor tratamento de erros
Chart.js: Biblioteca de visualização de dados para criação de gráficos interativos das métricas e estatísticas do usuário
Material-UI: Biblioteca de componentes UI implementando o Material Design, proporcionando uma interface consistente e moderna
Redux Toolkit: Solução oficial para gerenciamento de estado global, simplificando a configuração do Redux e reduzindo o código boilerplate

Backend

Django Rest Framework: Framework para construção de APIs REST sobre o Django, oferecendo serialização, autenticação e ferramentas de visualização
PyGithub: Cliente Python oficial para a API do GitHub, facilitando a integração com seus serviços e endpoints
Celery: Sistema distribuído para processamento assíncrono de tarefas, utilizado para operações demoradas como sincronização de dados do GitHub
Django OAuth Toolkit: Implementação de autenticação OAuth 2.0 para Django, permitindo integração segura com o GitHub
Django CORS Headers: Middleware para gerenciamento de CORS (Cross-Origin Resource Sharing), facilitando a interação segura entre frontend e backend

Histórico de Versão

Data	Versão	Descrição	Autor(es)
17/05/2025	1.0	Criação do documento de arquitetura	Danilo Domingo
17/05/2025	1.1	Adição dos diagramas de classe e relação	Danilo Domingo
