Diagrama Entidade-Relacionamento

Diagrama Entidade-Relacionamento (DER)

Histórico de Revisão

Data Versão Descrição Autor(es)
08/07/2025 0.1 Criação do documento descrevendo o Diagrama Entidade-Relacionamento. Matheus Pimentel

1. Introdução

1.1. Finalidade

Este documento tem como objetivo detalhar o Diagrama Entidade-Relacionamento (DER) do sistema EasyCrit, descrevendo as entidades, seus atributos e os relacionamentos entre elas. O DER é fundamental para a modelagem do banco de dados e para o entendimento da estrutura de dados da aplicação.

1.2. Databases

O desacoplamento dos dados relativos a cada microserviço foi movido para a camada de schemas, portanto optou-se pela utilização um banco de dados chamado easycrit, com a separação de schemas para cada microserviço relavante.

1.3. Schemas

Para o micrserviço de autenticação, o schema main foi criado contendo dados relativos aos usuários, personagens e sessões. E para o microserviço de gestão de arquivos, o schema files foi criado, contendo duas tabelas, uma para guardar os arquivos referentes aos mapas e outra para guardar os arquivos referentes aos personagens.

1.4. Escopo

O escopo deste documento abrange as principais entidades do sistema EasyCrit, sendo elas: users, characters, sessions, players_sessions, characters (files) e maps. A descrição detalhada de cada uma dessas entidades e seus relacionamentos visa fornecer uma visão clara e abrangente da arquitetura de dados do sistema.

2. Diagramas

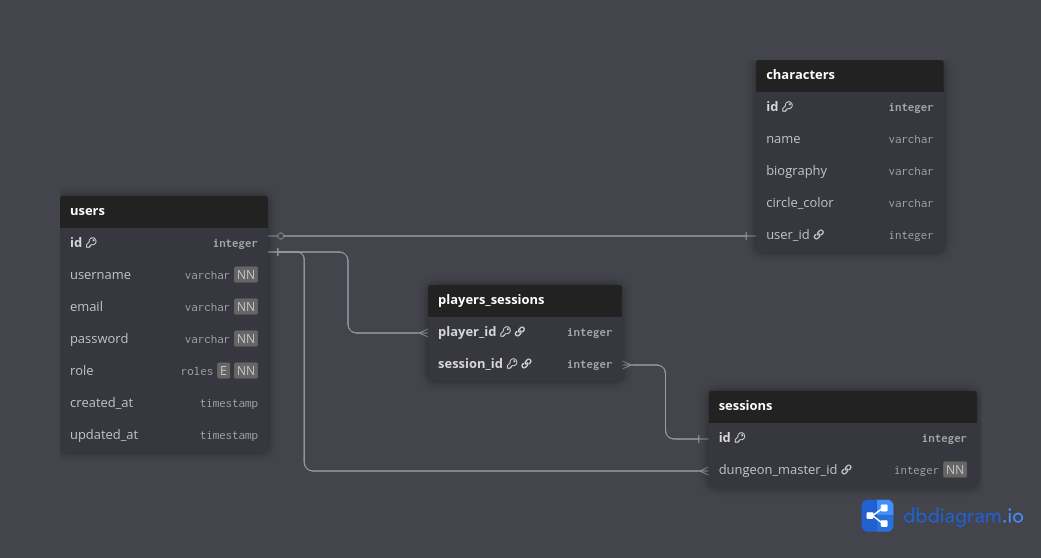

database easycrit, schema main

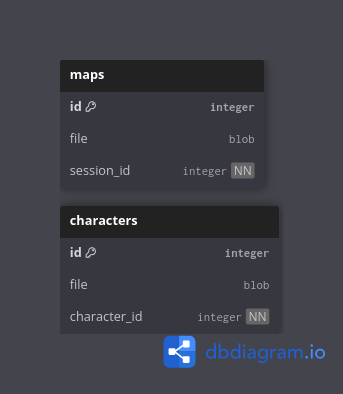

database easycrit, schema files

3. Descrição das Entidades

A seguir, são descritas as principais entidades do sistema EasyCrit.

3.1. users

A entidade users, no schema main do banco de dados representa os usuários do sistema, que podem ser tanto mestres quanto jogadores.

  • id (Chave Primária): Identificador único para cada usuário.
  • username: Nome de usuário único.
  • email: E-mail único do usuário, utilizado para login e comunicação.
  • password: Senha do usuário, armazenada de forma segura (hash).
  • role: Define o tipo de usuário (ENUM: 'dungeon master', 'player').
  • created_at: Data de criação do registro.
  • updated_at: Data da última atualização do registro.

3.2. characters

A entidade characters, no schema main do banco de dados, representa um personagem criado por um jogador.

  • id (Chave Primária): Identificador único para cada personagem.
  • name: Nome do personagem.
  • biography: Biografia do personagem.
  • circle_color: Cor do círculo do personagem.
  • user_id (Chave Estrangeira): Referência ao id do usuário que criou o personagem.

3.3. sessions

A entidade sessions, no schema main do banco de dados representa uma sessão de jogo.

  • id (Chave Primária): Identificador único para cada sessão.
  • dungeon_master_id (Chave Estrangeira): Referência ao id do usuário (mestre) que criou a sessão.

3.4. players_sessions

Esta é uma tabela associativa que relaciona os jogadores (users) a uma sessão (sessions).

  • player_id (Chave Primária, Chave Estrangeira): Referência ao id do usuário (jogador).
  • session_id (Chave Primária, Chave Estrangeira): Referência ao id da sessão.

3.5. maps

A entidade maps, no schema files do banco de dados representa um mapa utilizado em uma sessão.

  • id (Chave Primária): Identificador único para cada mapa.
  • file: Arquivo do mapa (blob).
  • session_id (Chave Estrangeira): Referência ao id da sessão à qual o mapa pertence.

3.6. characters (Files)

A entidade characters, no schema files do banco de dados, armazena arquivos associados a um personagem, como a ficha ou uma imagem.

  • id (Chave Primária): Identificador único para o arquivo.
  • file: Arquivo (blob).
  • character_id (Chave Estrangeira): Referência ao id do personagem.

4. Relacionamentos

A seguir, são descritos os principais relacionamentos entre as entidades do sistema.

  • users e characters: Um user pode ter vários characters, mas cada character pertence a apenas um user. (Relacionamento 1 para N)
  • users e sessions (como mestre): Um user (mestre) pode criar várias sessions, mas cada session é criada por apenas um user (mestre). (Relacionamento 1 para N)
  • users e sessions (como jogador): Um user (jogador) pode participar de várias sessions, e uma session pode ter vários users (jogadores). (Relacionamento N para N, implementado pela tabela players_sessions)
  • sessions e maps: Uma session pode ter vários maps, mas cada map pertence a apenas uma session. (Relacionamento 1 para N)
  • characters e character_files: Um character pode ter vários character_files (arquivos), mas cada character_file pertence a um único character. (Relacionamento 1 para N)
