Documento de Arquitetura

Histórico de Versão

Data	Versão	Descrição	Autor
24/06/2022	0.1	Abertura do documento	Kallyne M. Passos
06/07/2022	0.2	Adição de tópicos da representação arquitetural	Leonardo Sobrinho
29/07/2022	0.3	Inclusão da introdução	Kallyne M. Passos
31/07/2022	0.4	Atualização do tópico 2 e adição dos tópicos 3 e 4	Leonardo Sobrinho, Kallyne M. Passos
01/08/2022	0.5	Adição do tópico 5	Kallyne M. Passos
15/09/2022	0.6	Finalização da documentação	Kallyne M. Passos

1. Introdução

1.1. Objetivo

O documento presente objetiva trazer à vista o panorama arquitetural do sistema desenvolvido para que se torne de conhecimento público e interno os processos que envolvem o projeto, as decisões tomadas e as funções desempenhadas por cada componente.

1.2. Escopo

O documento presente trata do projeto PokéRanking, idealizado e desenvolvido por alunos da disciplina de Métodos de Desenvolvimento de Software, lecionada na Universidade de Brasília - Faculdade do Gama, que consiste em um sistema cuja meta é proporcionar aos seus usuários a possibilidade de classificação e ranqueamento entre diversos Pokemóns da franquia Pokémon-Nintendo®.

1.3. Definições, acrônimos e abreviações

Sigla/Termo/Acrônimo	Definição
MDS	Métodos de Desenvolvimento de Software
FGA	Faculdade do Gama
UnB	Universidade de Brasília
DOM	Document Object Model
MVC	Model View Controller
MC	Model Controller
MERN	MongoDB, Express.js, React e Node.js

2. Representação arquitetural

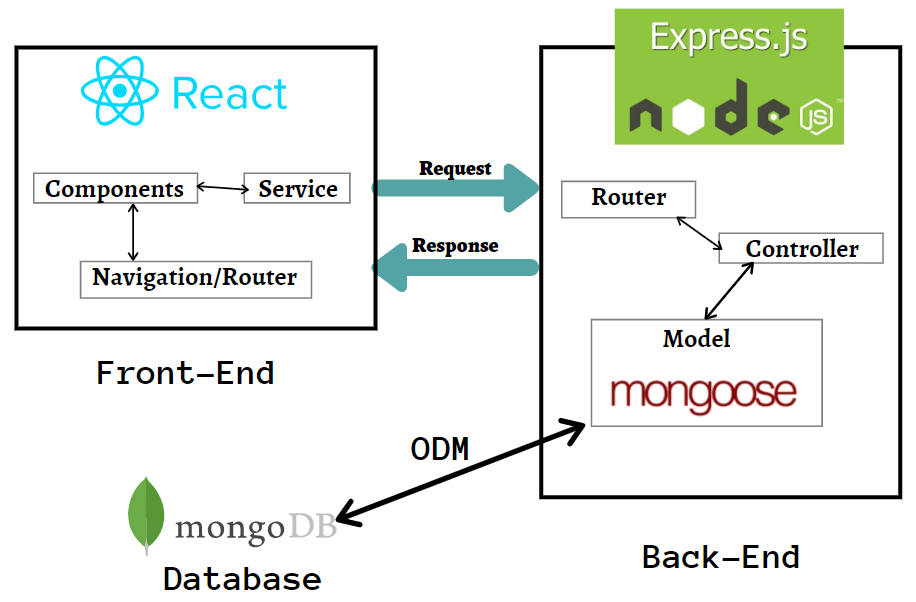

O desenho arquitetural do projeto PokéRanking se faz por via do modelo de arquitetura monolítica de 3 tiers, sendo eles cliente, servidor e banco de dados, que se relacionam entre si.

No back-end, é trabalhada a arquitetura MC (model-controller), derivada da arquitetura MVC que não conta com a view, pois a visualização é composta pelo React.

2.1 JavaScript

JavaScript é uma linguagem leve, interpretada e baseada em objetos com funções de primeira classe, e é usada tanto em ambientes com ou sem browser apesar de ser mais conhecida como a linguagem de script para páginas Web.

O JavaScript é uma linguagem baseada em protótipos, multi-paradigma e dinâmica, que suporta tanto estilos imperativos e declarativos quanto estilos orientados a objetos.

2.1.1 Node.JS

O Node.js é um ambiente de execução Javascript server-side, ou seja, a partir dele é possível criar aplicações Javascript para rodar como uma aplicação standalone em uma máquina.

Uma de suas principais vantagens é a sua alta capacidade de escala. Além disso, sua arquitetura, flexibilidade e baixo custo, o tornam uma boa escolha para implementação de Microsserviços e componentes da arquitetura Serverless.

2.1.2 Mongoose

Mongoose é uma biblioteca de programação orientada a objetos JavaScript, ela cria uma ponte entre o MongoDB e o ambiente de tempo de execução JavaScript Node.js. No projeto, o Mongoose processa as consultas ao banco e foi utilizado para a população dos dados.

2.1.3 Express.JS

O Express é um framework para aplicativo da web do Node.js mínimo e flexível que fornece um conjunto robusto de recursos para aplicativos web e móvel. O Express fornece um incremento de funcionalidades fundamentais para aplicativos da web, sem interferir com os recursos do Node.js, e atua como a API do projeto.

2.1.2 React

Uma biblioteca JavaScript para criar interfaces de usuário.

O React surgiu com o objetivo de otimizar a atualização e a sincronização de atividades simultâneas no feed de notícias da rede social, entre eles chat, status, listagem de contatos e outros.

A princípio, essas atividades tinham uma descrição muito complexa. O React deixa esta descrição mais simples, assim como a conexão entre HTML, CSS e JavaScript e todos os componentes de uma página também é simplificada.

2.2 CSS3

CSS (Folhas de Estilo em Cascata) é uma linguagem usada para descrever a apresentação de um documento escrito em HTML ou em XML, ou seja, descreve como elementos são mostrados na tela.

CSS é uma das principais linguagens da open web e é padronizada em navegadores web de acordo com as especificações da WC3.

2.3 HTML5

HTML (Linguagem de Marcação de HiperTexto) é o bloco de construção mais básico da web que define o significado e a estrutura do conteúdo da web.

"Hipertexto" refere-se aos links que conectam páginas da Web entre si, seja dentro de um único site ou entre sites.

Pode ser usado em conjunto com CSS, para descrever a aparência/apresentação de uma página da web, e JavaScript, para descrever a funcionalidade/comportamento de uma página da web.

2.4 MongoDB

O MongoDB é um banco de dados orientado a documentos que possui código aberto (open source) e foi projetado para armazenar uma grande escala de dados, além de permitir que se trabalhe de forma eficiente com grandes volumes.

Ele é categorizado no banco de dados NoSQL (not only SQL) pois o armazenamento e a recuperação de dados no MongoDB não são feitas no formato de tabelas.

O banco de dados também fornece suporte oficial de driver para todas as linguagens populares como C, C ++, C # e .Net, Go, Java, Node.js, Perl, PHP, Python, Motor, Ruby, Scala, Swift, Mongoid. Assim, pode-se criar um aplicativo usando qualquer uma dessas linguagens.

No projeto, o MongoDB é utilizado em nuvem, através do Atlas MongoDB.

3. Metas e Restrições arquiteturais

O desenvolvimento do projeto será em React 18.2.0, sendo necessário o requerimento do Node.JS 16.16.0.

O desenvolvimento deverá estar seguir as boas práticas de programação e estar em conforme com os requisitos não funcionais definidos para que seja viável a manutenção por mantenedores e interessados.

O PokéRanking é uma aplicação otimizada para uso web.

3.1 Suportabilidade

Por ter a natureza de um ranking online, o software deve ser suportado pelos principais navegadores de internet (2022) para maior comodidade do usuário.

3.2 Usabilidade

A interface do sistema deve ser intuitiva, de facil acesso, sem a neecessidade de realizar login ou cadastro para desfrutar de todas as funcionalidades.

3.3 Ferramentas de Desenvolvimento

O projeto deve ser desenvolvido em HTML, CSS e JavaScript, com o uso da biblioteca React para a criação da interface e Express.js, um framework Node.js, para a construção do servidor.

O gerenciamento dos dados deve ser realizado por meio do Atlas MongoDB, que permite armazenar um banco de dados não relacional, com uso Mongoose, que realiza a ligação entre o banco de dados e o back-end (server-side da aplicação).

3.4 Confiabilidade

É estimado que o sistema tenha uma cobertura de testes de 90%, buscando garantir que suas funcionalidades foram suficientemente testadas e tenham uma garantia de funcionalidade.

4. Visão de Casos de Uso

Lista de casos de uso:

• Ver o ranking de Pokémons através dos filtros disponíveis (status, tipo e geração*)
• Montar uma equipe composta por 6 Pokémons
• Comparar os status de 2 Pokémons entre si
• Visualizar os Pokémons por ordem de pokédex
• Visualizar o mapa de regiões

*Cada geração corresponde a uma região Pokémon diferente. Por exemplo, as criaturas da primeira geração de Pokémons (nº 1-151 da Pokédex) são todas oriundas de Kanto.

4.1 Usuário

O usuário da aplicação deve ser capaz de interagir com ela conforme as visões de casos de uso e ter uma experiência no site conforme descrito na Usabilidade.

4.2 Diagrama de casos de uso

5. Visão de implementação

5.1 Diagrama de pacotes

5.2 Diagrama de classes

6. Visão Lógica

A aplicação é desenvolvida a partir da combinação MERN (MongoDB, Express.js, React e Node.js), com base JavaScript.

A parte majoritária das ações tomadas pelo usuário precisarão consultar o banco de dados, através do servidor, para serem concluídas, o que torna necessário o envio uma solicitação (request) ao servidor pelo cliente React, utilizando o protocolo de comunicação HTTP.

6.1 Arquitetura Node.js

Na execução do software, o Node.js aparece como forma de executar o JavaScript do lado do servidor (server-side) da aplicação, na qual interage com uma base de dados MongoDB por meio do Mongoose, conforme a seguinte ordem de ações:

• Os usuários enviam solicitações (bloqueando ou não bloqueando) ao servidor para realizar operações > As solicitações entram na fila de eventos, primeiramente no server-side > A fila de eventos transmite as solicitações sequencialmente para o loop de eventos > O loop de eventos verifica a natureza da solicitação (bloqueio ou não bloqueante) > O loop de eventos processa as solicitações não bloqueantes que não requerem recursos externos e retorna as respostas aos clientes correspondentes > Para solicitações de bloqueio, um único fio (thread) é atribuído ao processo para concluir a tarefa usando recursos externos > Após a conclusão da operação, a solicitação é redirecionada para o loop de eventos, que entrega a resposta de volta ao cliente. Fluxo de trabalho de servidor Node.js

6.2 Arquitetura React

Assim que a solicitação é processada, o servidor deve interpretá-la e produzir uma resposta a partir das informações recebidas e, neste ponto, o cliente React recupera o que foi requisitado, respeitando o protocolo HTTP. A partir disso, o React cria um template que permite a visualização e interação com os dados pelo usuário.

• De maneira mais aprofundada, para otimizar o desempenho do tempo de execução, os componentes do React são renderizados primeiro em um DOM virtual gerenciado. É necessário especificar a hierarquia de componentes de interface do usuário da Web para que o DOM virtual do React seja alimentado. Posteriormente, o React cuida da sincronização da UI da aplicação com o DOM real do navegador.

Fluxo de operações React

Referências

Documentation | Node.js. Disponível em: https://nodejs.org/en/docs/. Acesso em 14 set de 2022.

MDN Web Docs. Disponível em: https://developer.mozilla.org/pt-br/. Acesso em 06 jul 2022.

MERN STACK. Disponível em: https://www.mongodb.com/mern-stack. Acesso em 14 set 2022.
